IMx43 以太网转串口通信网关

IM243 以太网通信

2021-02-21 11:09:13

一、产品说明

IM243-1EA和IM 243-1MA 模块是 AU7-200 系列中的工业以太网模块,该模块是一种通讯处理器 ,它将以太网转为 PPI 通讯,可以实现上位机(STEP 7 MicroWIN 、PC Access)与 CPU 之间的 TCP/IP 通讯功能。

二、产品特点

☆ 以太网转 RS485 总线 PPI 协议 ;

☆ 服务器端支持4个主站同时访问;

☆ 可通过200CPU的通信口直接供电,易接线;

☆ 网页设置模块内部参数,配置简单;

☆ 体积小,方便安装。

三、模块图片

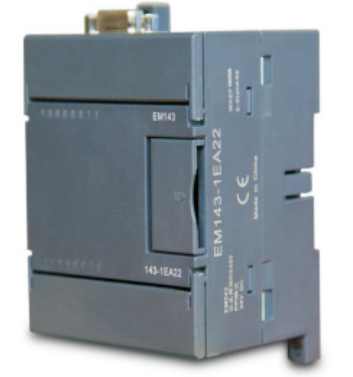

IM243-1EA产品图片

IM243-1EA22产品图片

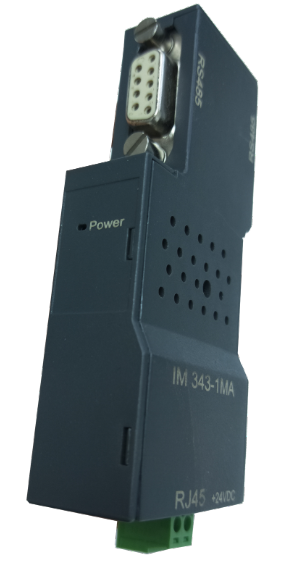

IM243-1MA产品图片

IM243-1MA22产品图片

四、连接框图

IM243-1EA/IM243-1MA 是一个 RJ45 以太网转 RS485总线 PPI 协议的通讯接口模块,它与上位机通过以太网建立连接,与 CPU 通过RS485 连接,占用 CPU 一个 PPI 通信口。

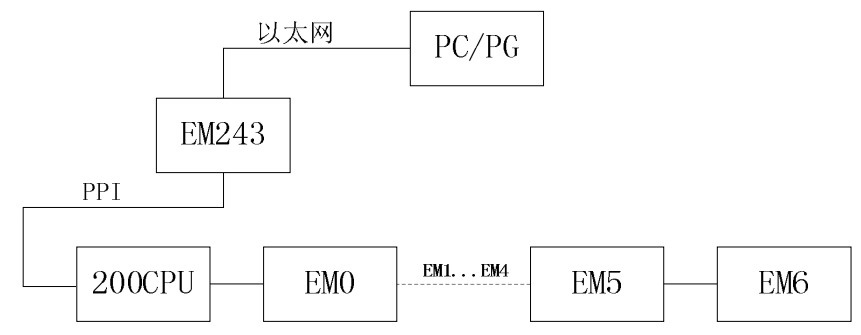

IM243-1EA/IM243-1MA连接框图
