关键词：100Mbps背板总线，最快150us响应，可扩展64个模块，功能参数对标进口主流品牌

分布式IO模块常见的有两种类型：

① 卡片式模块，由通讯耦合器和扩展的数字量/模拟量模块组成，此种方式扩展的模块，耦合器本体通常没有IO点位。例如倍福总线端子模块等；

② 一体式模块，通讯耦合器和IO集中在单个模块上，模块本体不能进行扩展。例如三菱的AJ65系列等。

这两种类型的IO模块，在华茂欧特所研发的产品中，得到全面升级---卡片式模块支持扩展64个模块，一体式模块本体带IO且支持扩展。今天先让我们一起了解卡片式IO的超大扩展能力。

卡片式IO如何实现扩展64个模块？

扩展64个模块有2种扩展方式：

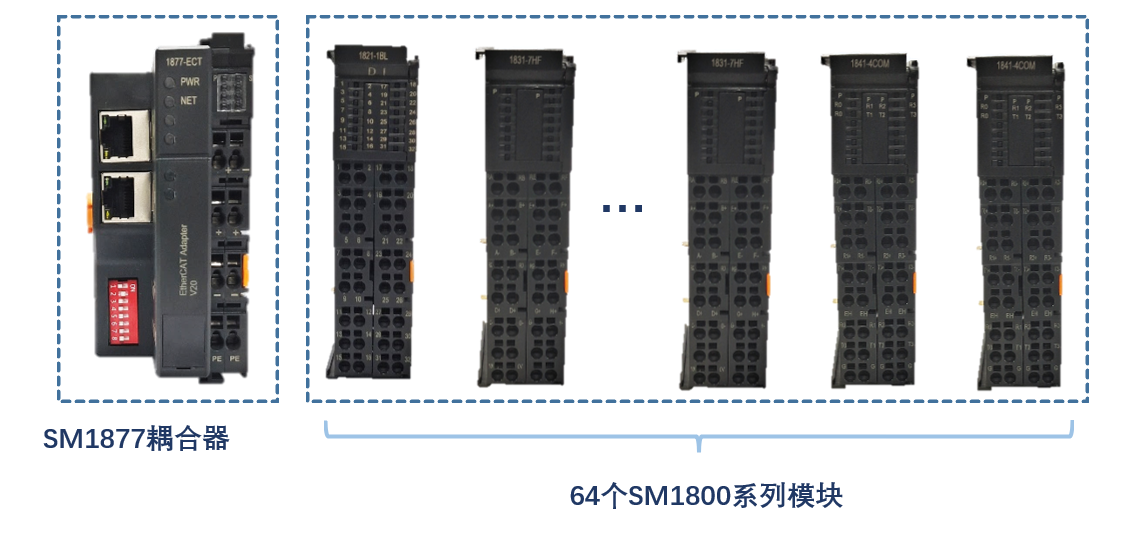

方式一，由两部分组成：高性能耦合器 + 64个高性能模块.

最大扩展容量2048DI/2048DO/512AI/512AO

方式二，由四部分组成：

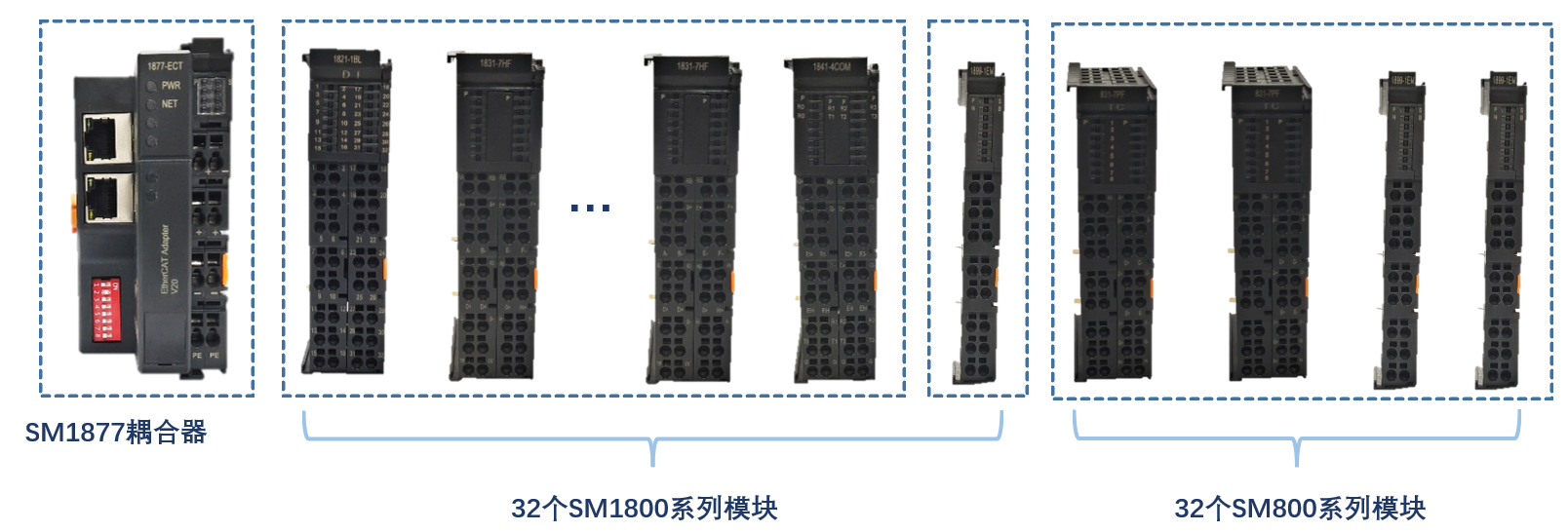

高性能耦合器 + 31个高性能模块 + SM1899扩展耦合模块 + 32个SM800系列模块。

最大扩展容量1984DI/1984DO/376AI/376AO

我们SM1800系列由哪些成员组成？

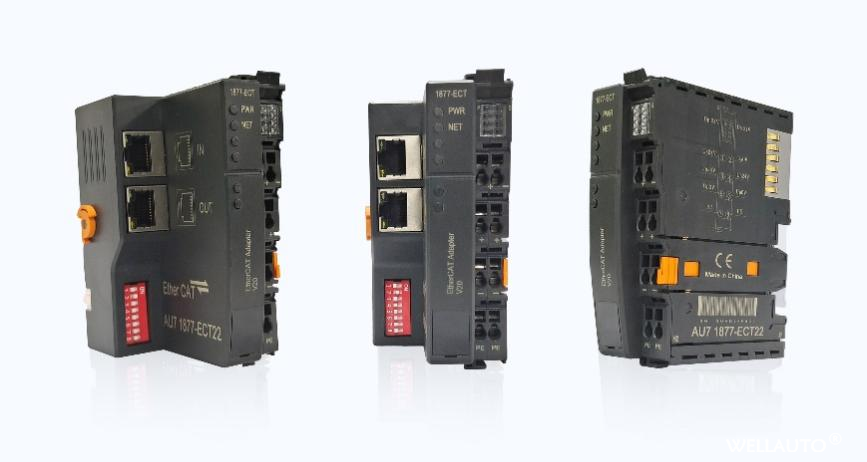

1、首先，必须要有一个用于连接主站的耦合器，能将IO模块的数据传送到主站，因此，SM1877-ECT就承接着这样一个任务，然后才是介绍IO模块有哪些。

2、SM1800系列的IO模块有数字量、模拟量、高速计数、脉冲输出、串口模块：

① 数字量输入/输出有16点和32点两种规格，NPN和PNP型号可选；

② 模拟量输入/输出有4路和8路两种规格，单个模块同时支持电压、电流类型，16位精度；

③ 高速计数模块，4组高速计数器（A、B、C相），单端输入（额定24V）最大200KHZ，差分（5V）最大1MHZ；

④ 脉冲输出模块，4组PTO输出，NPN型输出最大400KHZ，差分输出最大1MHZ，支持5V和24V DC；

⑤ 串口模块，2路或4路RS422/RS232/RS485，支持自由口、Modbus-RTU主从站通讯，主站无需编写串口通讯程序。

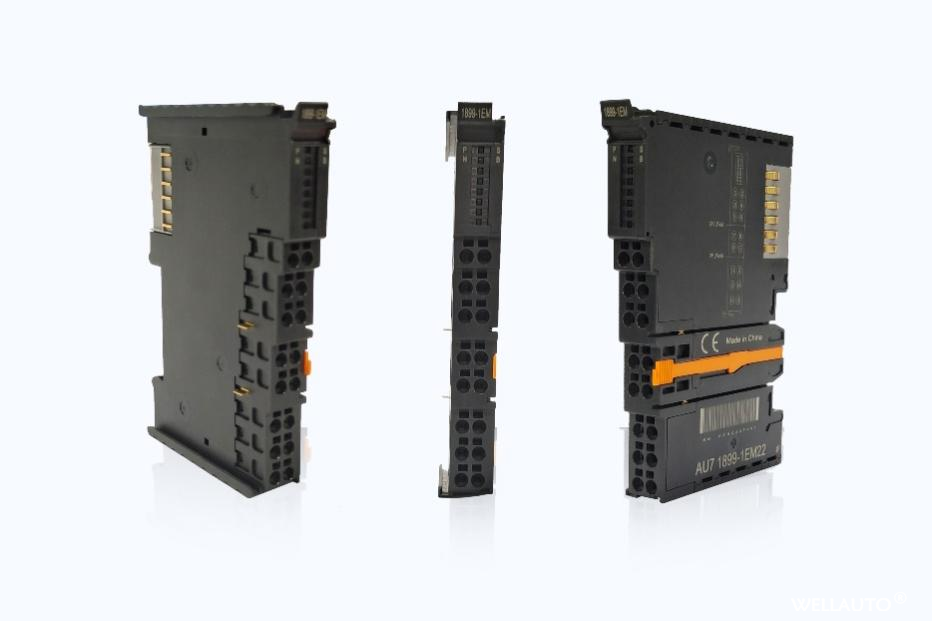

3、扩展机架耦合器模块，是SM1800系列模块与SM800系列模块衔接的桥梁，通过SM1899可扩展32个SM800系列模块。

SM1800系列产品特点

1、100Mbps高速背板总线；

2、数字量模块，150us快速响应；

3、模拟量模块小于1ms快速响应；

4、数字量输出每个通道支持过压、过流、短路诊断功能；

5、模拟量模块支持滤波配置；

对标进口主流品牌（倍福、欧姆龙等）的卡片式IO模块

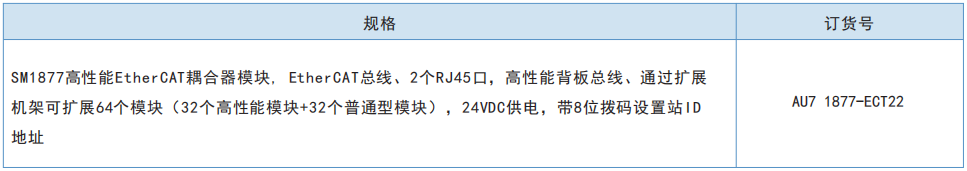

耦合器订货数据

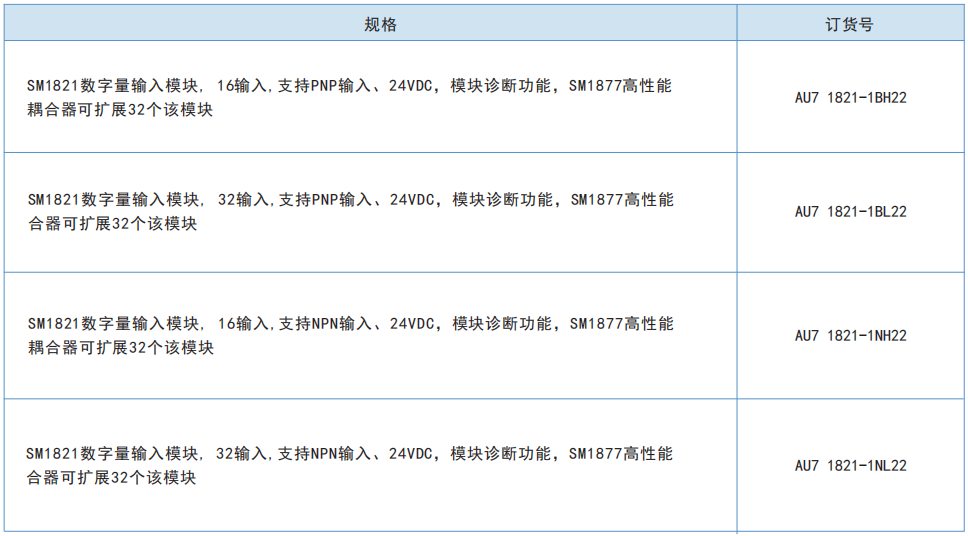

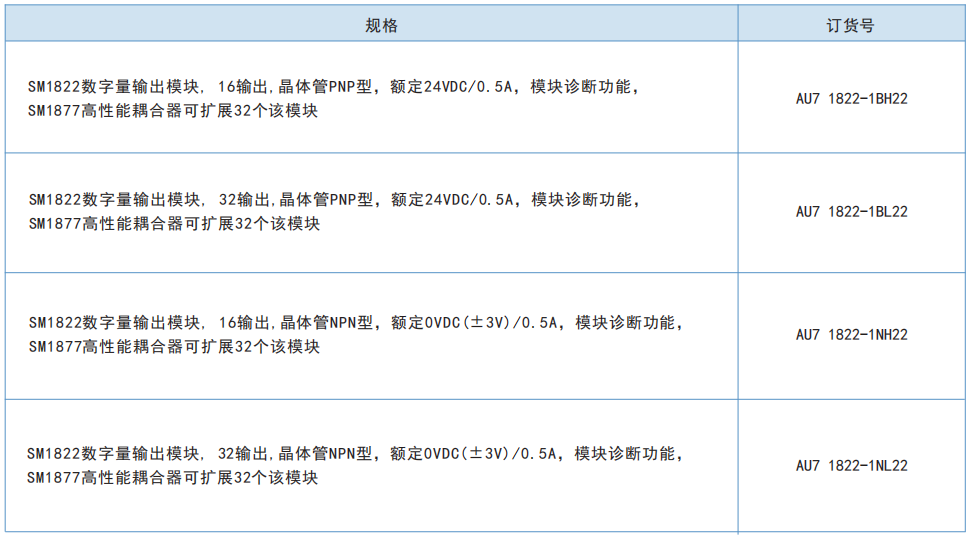

数字量模块订货数据

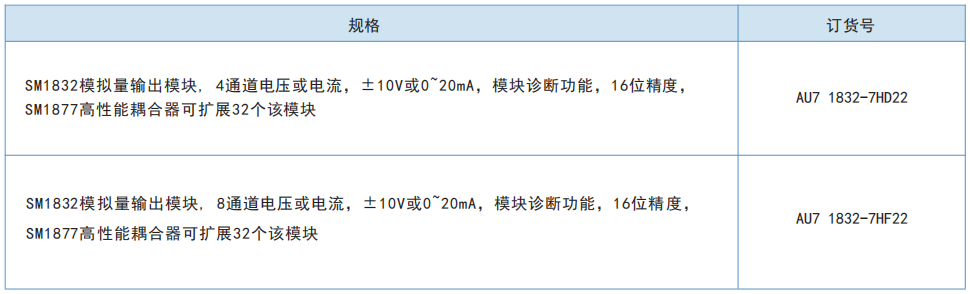

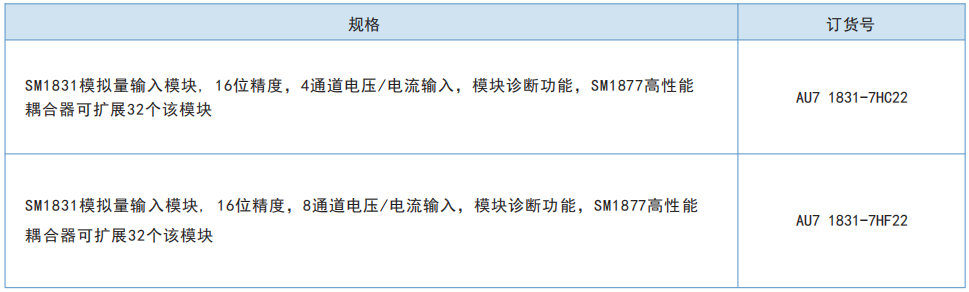

模拟量模块订货数据

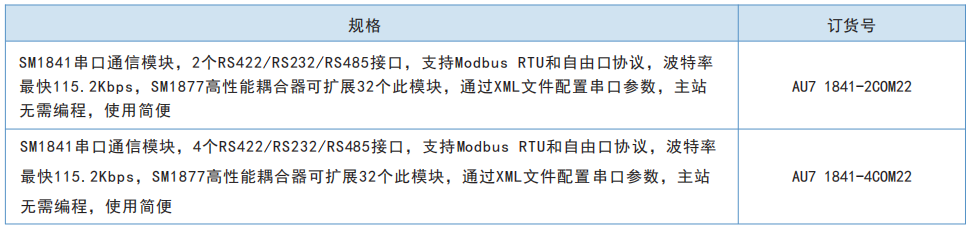

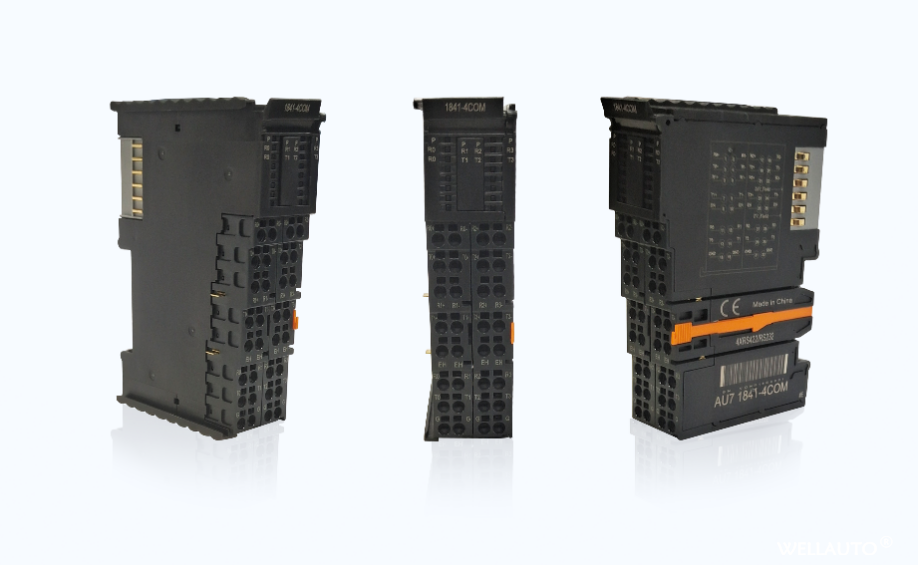

串口模块订货数据

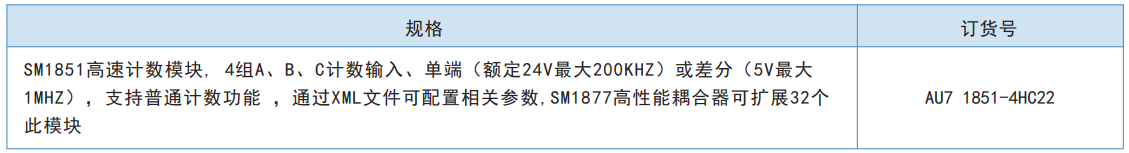

高速计数模块订货数据

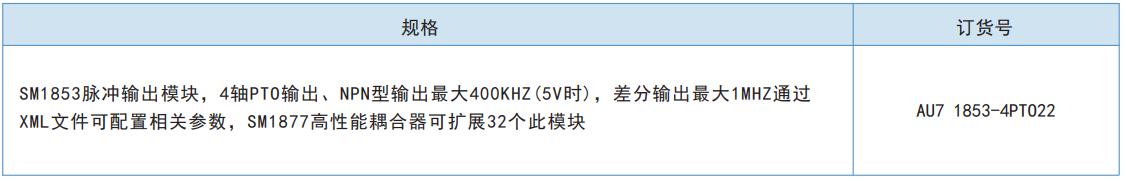

脉冲输出模块订货数据

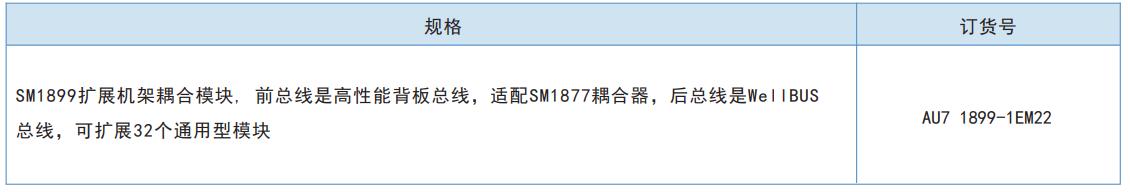

扩展机架耦合器模块订货数据
