877-PNT22在包装贴标机上的应用

发布时间：2023-01-16 09:53:00     来源：



PNT22在包装贴标机上应用

案例：智能分拣

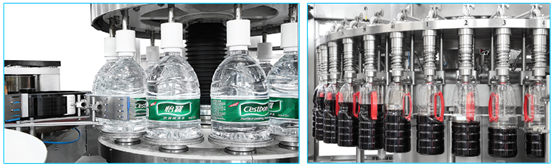

★ 贴标机相关介绍
◆ 贴标机可在不同产能生产线上满足圆瓶、方瓶、椭圆形等瓶型的标签粘贴需要，适用于灌装前和灌装后的贴标。主要应用于饮料、日化、调味品等行业。

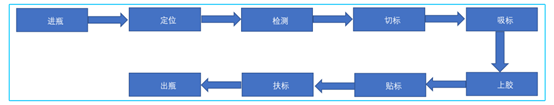

★ 工业流程
◆ 最先必须贴标底水瓶座通过生产流水线进到转盘式贴标签工作台，标识在实际操作台子上伺服驱动器智能控制系统時间，开展转盘式无间断贴标签。直至产品贴标完成，自动停下。贴标签进行后通过智能检测，如发生漏标、贴标签部位有误、贴标签松脱等问题时，贴标机传出提醒或是终止贴标签健身运动。



★ 系统组成介绍

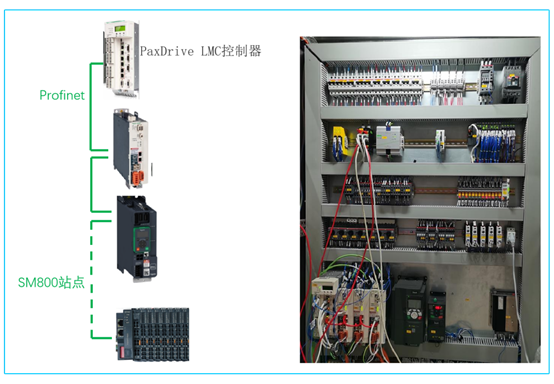

◆ 系统组成：PaxDrive LMC控制器+伺服+变频器+2组877-PNT。

◆ 该设备采用施耐德PaxDrive LMC控制器，结合SM800分布式IO、传感器、伺服、变频器等技术的综合应用，实现控制产品的自动贴标；系统具有自动化程度高、运行稳定、精度高、易控制的特点。本例PaxDrive LMC控制器通过Profinet总线与华茂欧特SM800系列模块进行高速通讯，SM800模块使用卡片型外观，且可扩展32个IO模块，采用弹簧式压接端子，接线更方便快速，有效缩短项目实施工期。使用多站点分布控制相应的区域，站点间通过网线连接，其最远距离可达100m。


★ 解决方案

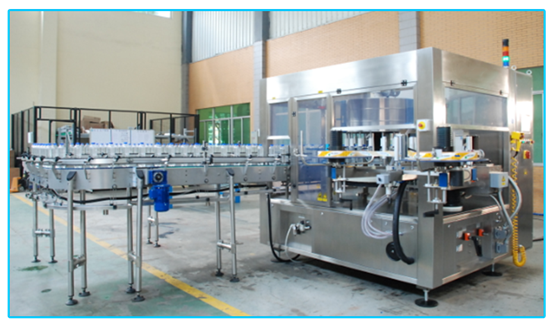

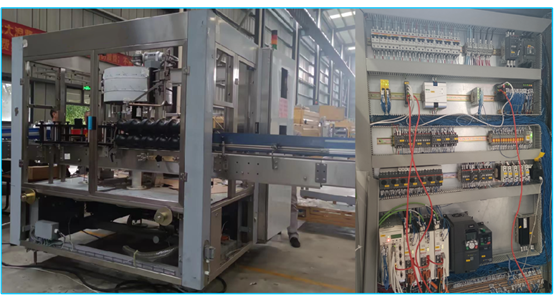

★ 现场图片





★产品特点
