匠心精工，百兆IO系统！

发布时间：2023-12-29 10:29:49     来源：


分布式IO是什么？

分布式I/O模块是PLC中最基本的输入和输出形式，通过总线协议与其通讯，不受PLC的背板总线扩展限制，广泛应用于各种自动化的生产线和自动化项目，尤其是工位多、设备多、工艺复杂的产线和项目。

① 提高稳定性、快速响应、配置方便；

② 电气布线便捷、减少停机时间、综合性价比高等特性；

③ 从而为整个设备或产线的电气系统整合降本增效。


在分布式IO普遍被应用的时代，华茂欧特分布式IO产品还有哪些优势所在？不得不提到AU7高性能卡片式IO，薄薄一片模块却拥有多种标签:


① 100Mbps背板总线，响应最快150us响应

② 每个模块都是独立的ECT从站

③ 支持扩展64个模块

④ 功能参数对标进口主流品牌

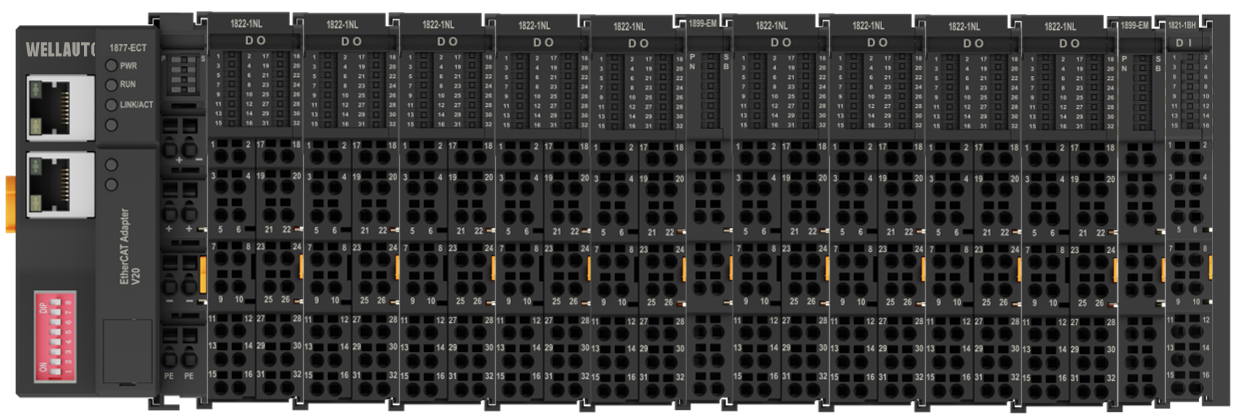

一、卡片式IO如何实现扩展64个模块？

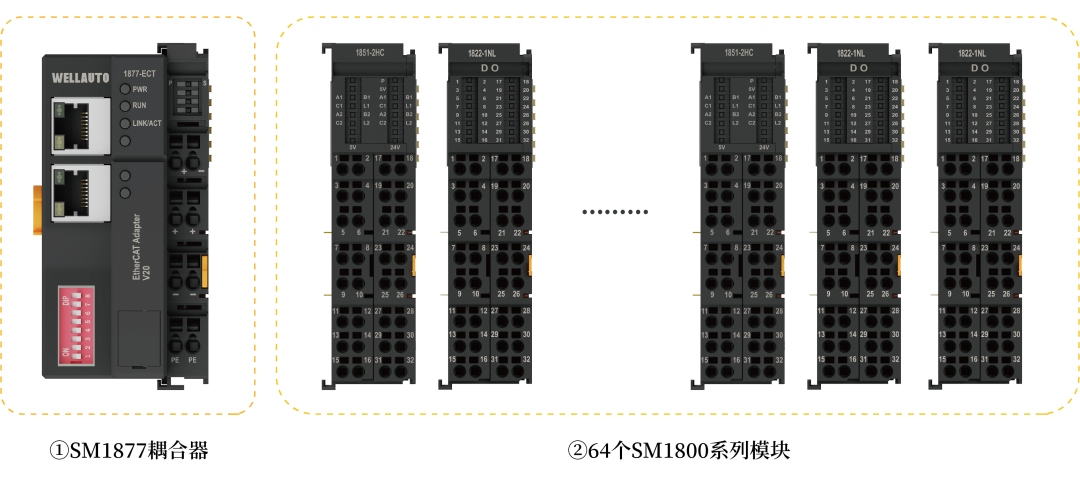

方式一、由两部分组成：

高性能耦合器 + 64个高性能模块。

最大扩展容量2048DI/2048DO/512AI/512AO

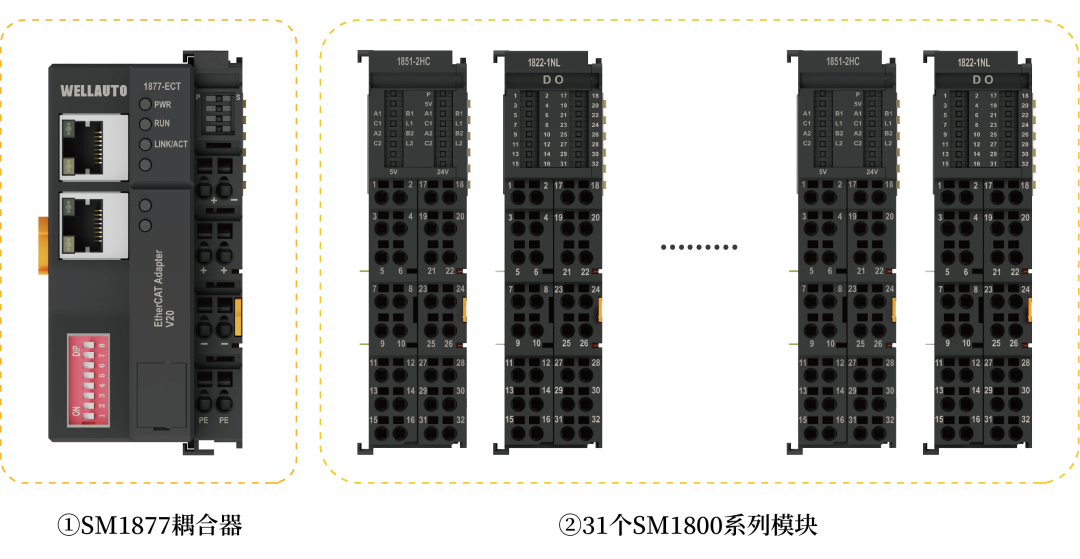

方式二、由四部分组成：

高性能耦合器 + 31个高性能模块 + SM1899扩展耦合模块 + 32个SM800系列模块。

最大扩展容量1984DI/1984DO/376AI/376AO

640 (1).png

640 (3).png




二、AU7 1800系列由哪些成员组成？



1、首先，必须要有一个用于连接主站的耦合器，能将IO模块的数据传送到主站，因此，AU7 1877-ECT就承接着这样一个任务，然后才是介绍IO模块有哪些。

640 (3).png




2、AU7 1800系列的IO模块有数字量、模拟量、温控模块、高速计数、脉冲输出、串口模块：

640 (5).png

① 数字量输入/输出有16点和32点两种规格，NPN和PNP型号可选；

② 模拟量输入/输出有4路和8路两种规格，单个模块同时支持电压、电流类型，16位精度；

③ 高速计数模块，4组高速计数器（A、B、C相），单端输入（额定24V）最大200KHZ，差分（5V）最大1MHZ；

④ 脉冲输出模块，4组PTO输出，NPN型输出最大400KHZ，差分输出最大1MHZ，支持5V和24V DC；

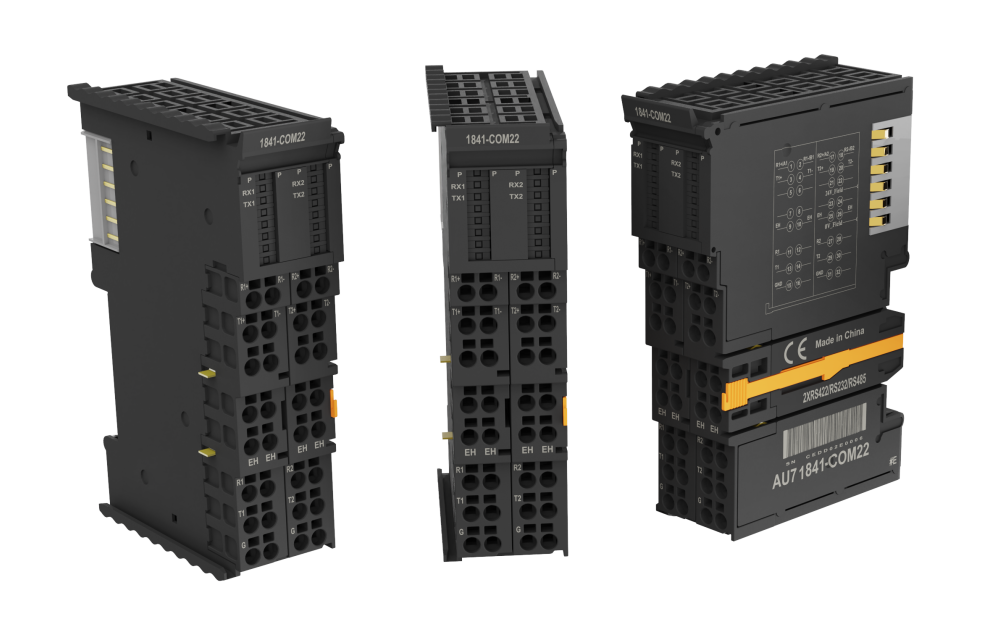

⑤ 串口模块，2路或4路RS422/RS232/RS485，支持自由口、Modbus-RTU主从站通讯，主站无需编写串口通讯程序。

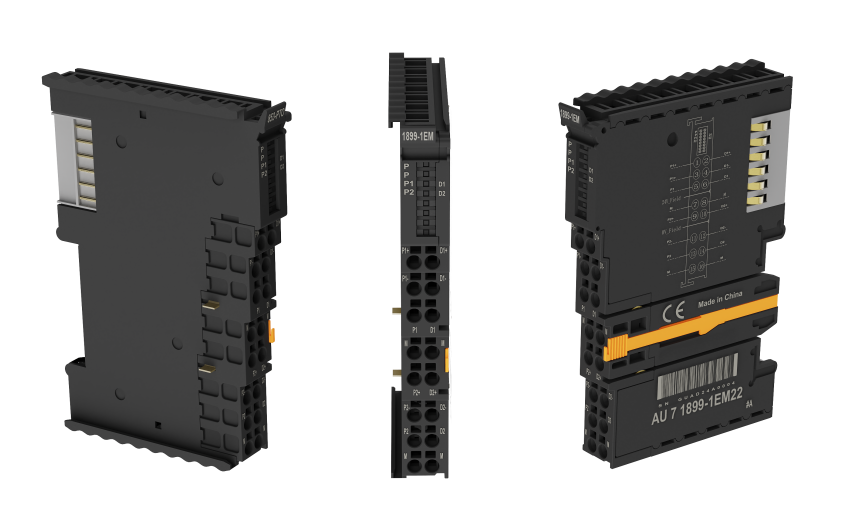

3、扩展机架耦合器模块，是SM1800系列模块与SM800系列模块衔接的桥梁，通过AU7 1899可扩展32个AU7 800系列模块。

640 (6).png




对标进口主流品牌（倍福、欧姆龙等）的卡片式IO模块，扫描下方二维码即可查看产品手册。
