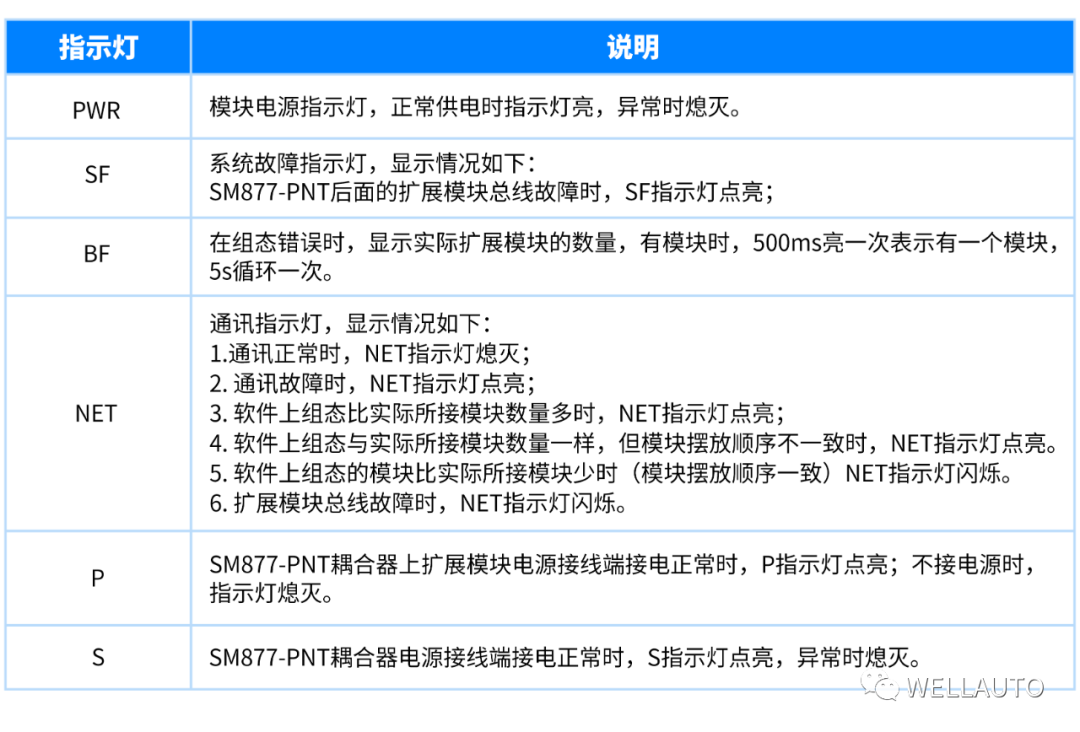

SM877-PNT耦合器若与西门子S7-1200/1500发生通讯故障时，可通过耦合器本体的指示灯直观的定位问题。指示灯说明如下：

当通讯发生异常时，还可以通过诊断指令来对故障进行准确定位。本FAQ使用S7-1200控制器作为Profinet主站，介绍如何通过诊断指令来获取耦合器的连接状态，从而获取SM877-PNT当前所接扩展模块的个数为例说明。

（本文对于控制器如何连接SM877-PNT不做介绍，使用详情请参考SM877-PNT产品使用手册）

定位发生故障的耦合器

具体定位到是哪个PN从站发生故障，使用DeviceStates 指令对分布式 IO 子站进行诊断；

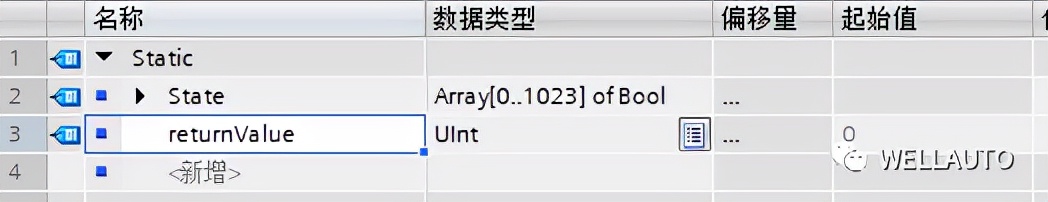

1、在全局数据块中创建数据类型为 Array of BOOL 数组，共计1024个元素，以及添加一个返回值的变量（uint数据类型）：

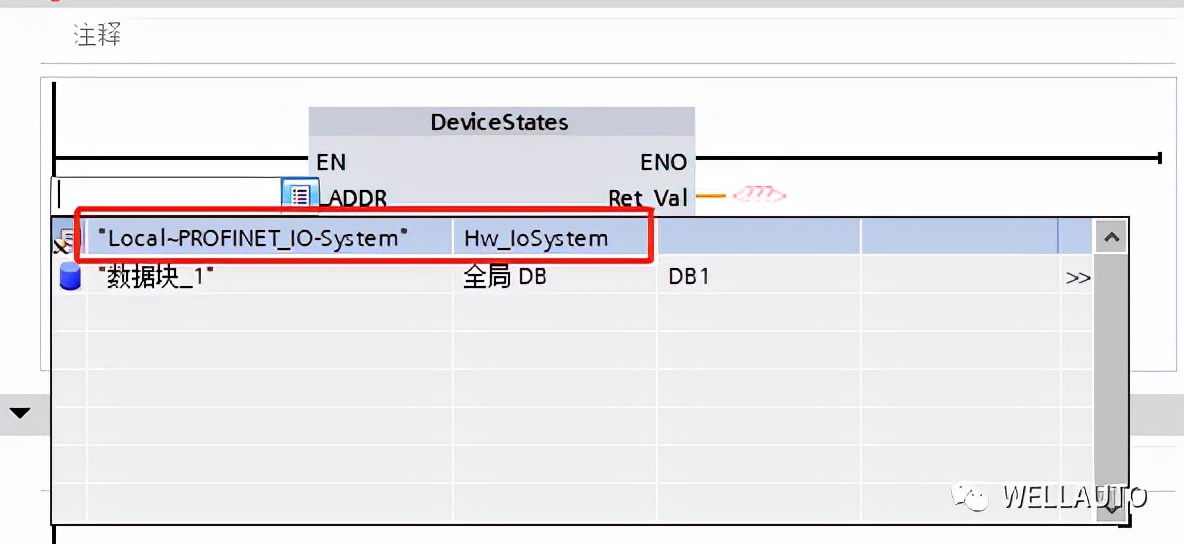

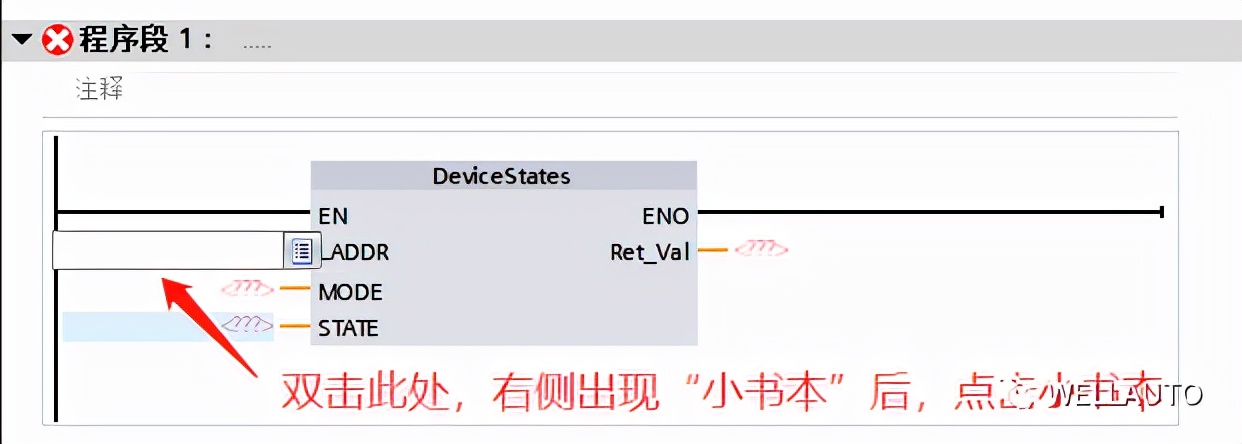

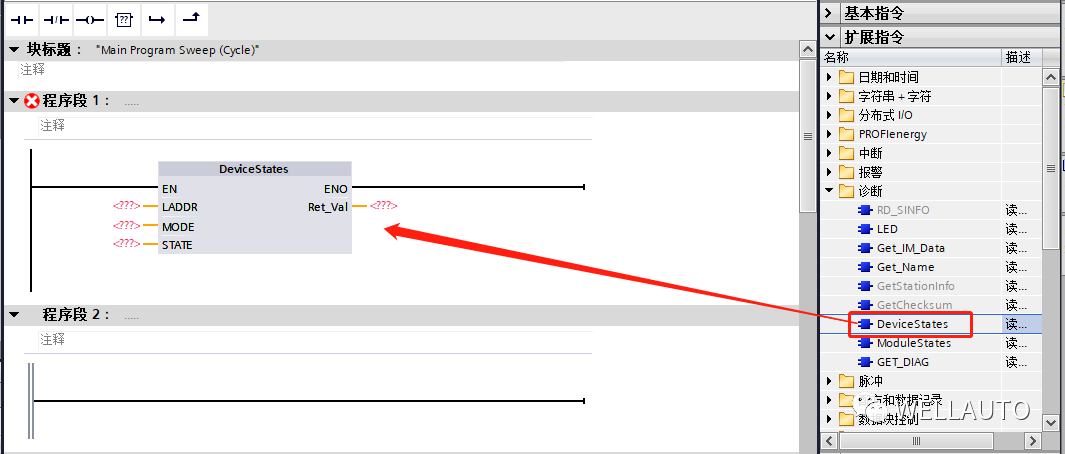

2、在OB1中调用DeviceStates指令，双击LADDR引脚，点击小书本，选择需要诊断的PN IO系统硬件标识符：

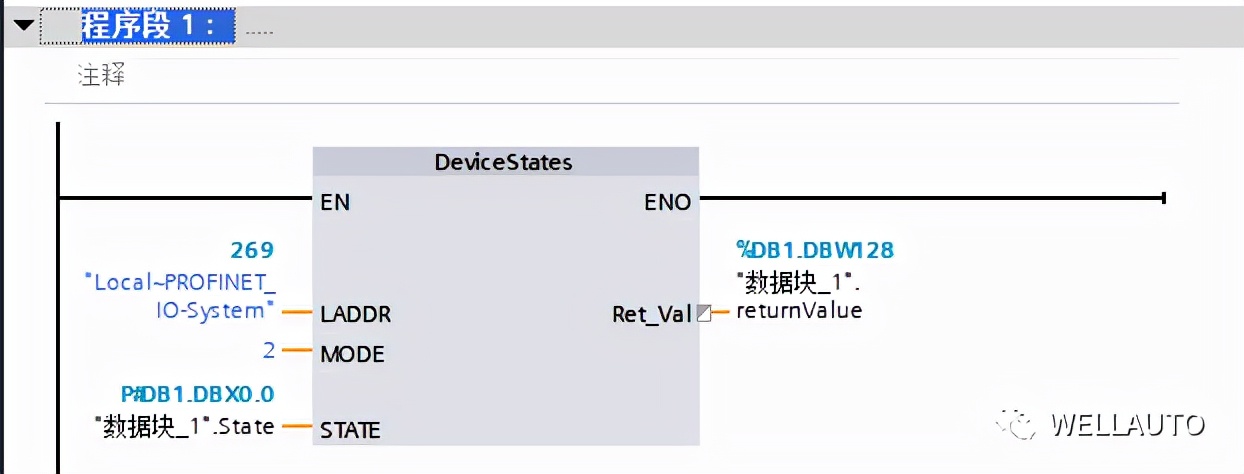

3、将MODE设置为2，STATE填写上述定义的全局数据块数组。

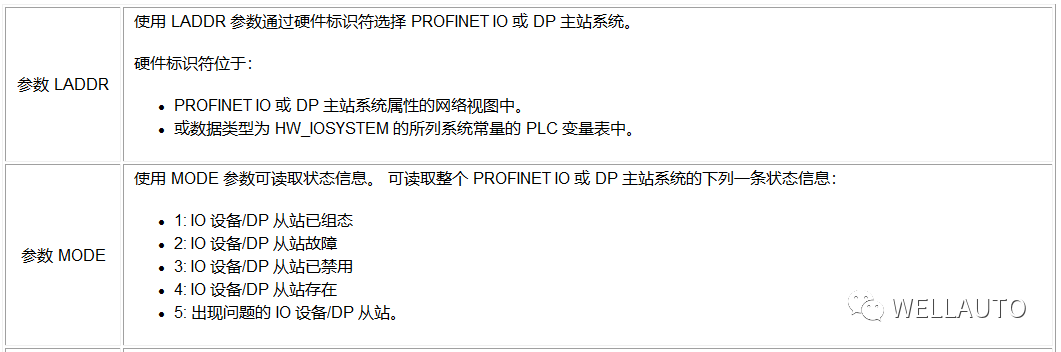

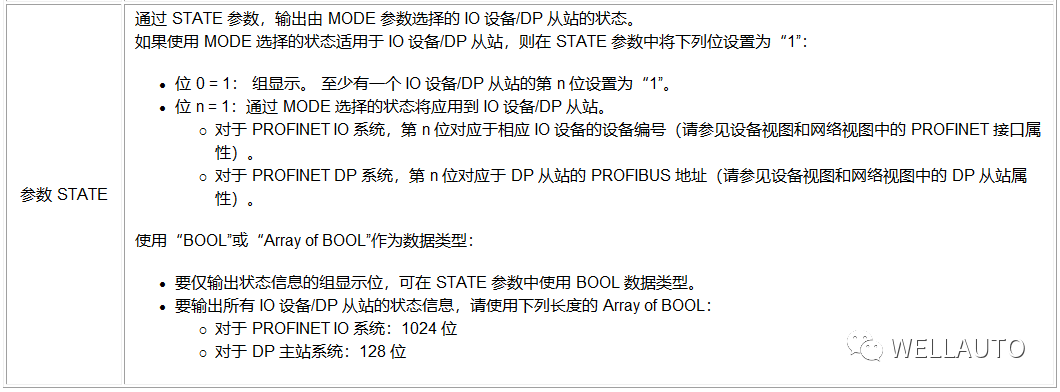

DeviceStates指令引脚说明

对分布式IO子模块进行诊断

使用 ModuleStates 指令对分布式IO子模块进行诊断。

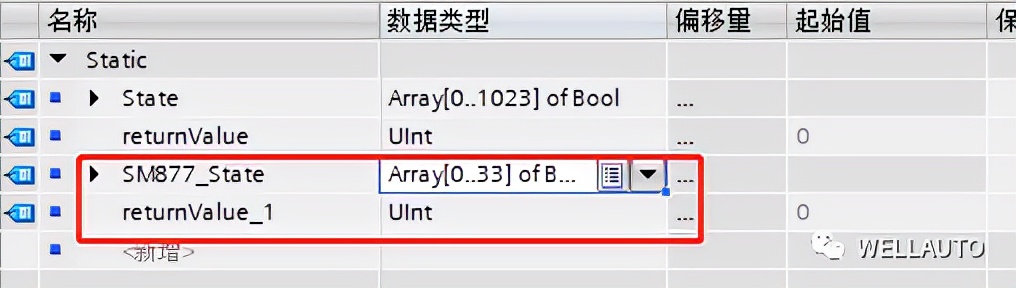

1、在全局数据块中创建数据类型为 Array of BOOL 数组，共计34个元素，以及添加一个返回值的变量（uint数据类型）：

（之所以添加34个元素是因为耦合器可扩展32个模块，再加上2个状态位）

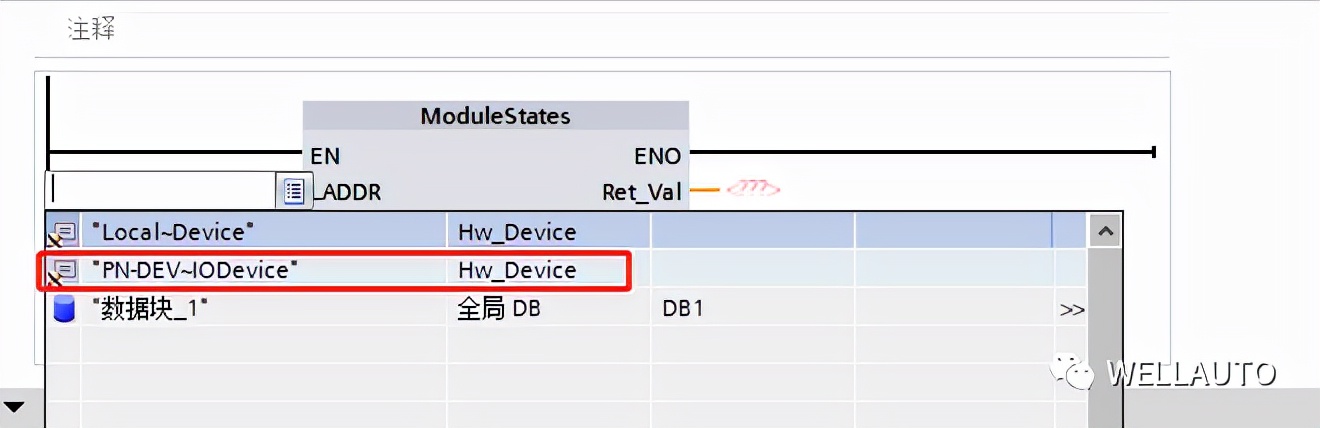

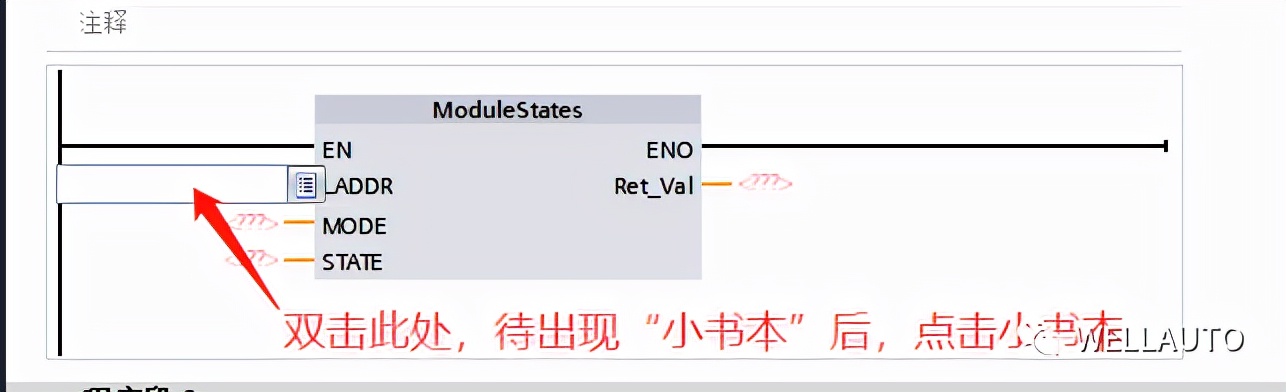

2、在 OB1 中调用 ModuleStates 指令，双击 LADDR 引脚，点击小书本，选择需要诊断的PN IO设备硬件标识符。

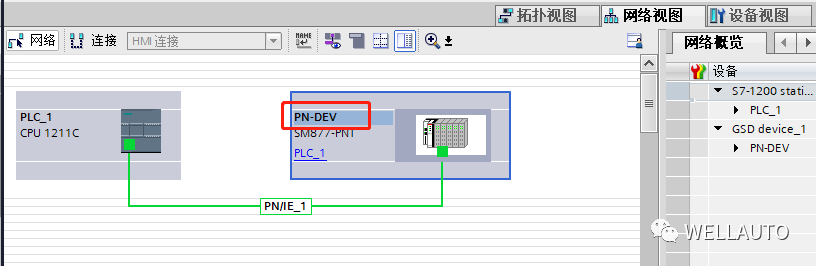

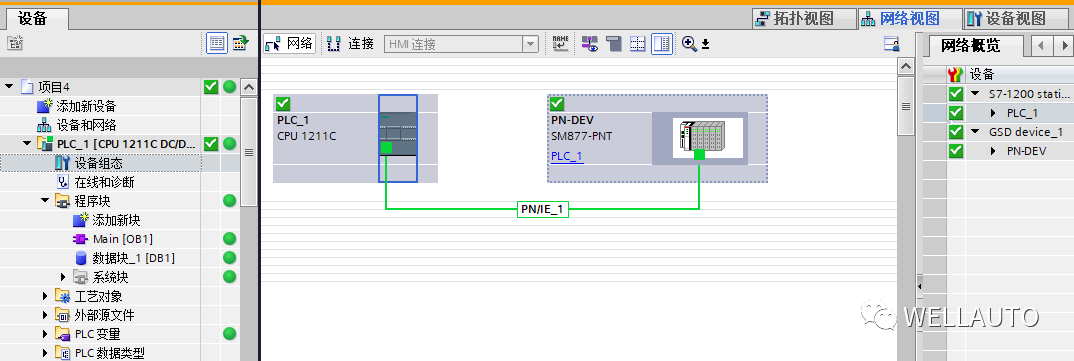

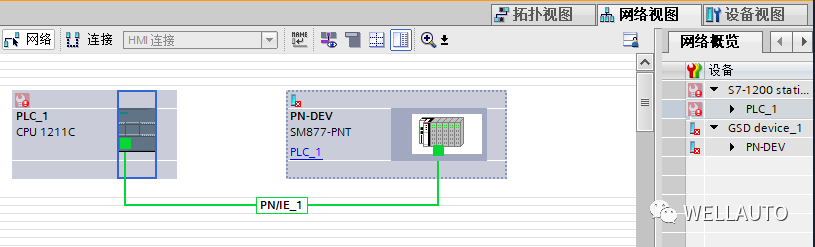

选择的PN设备与网络视图中组态的保持一致：

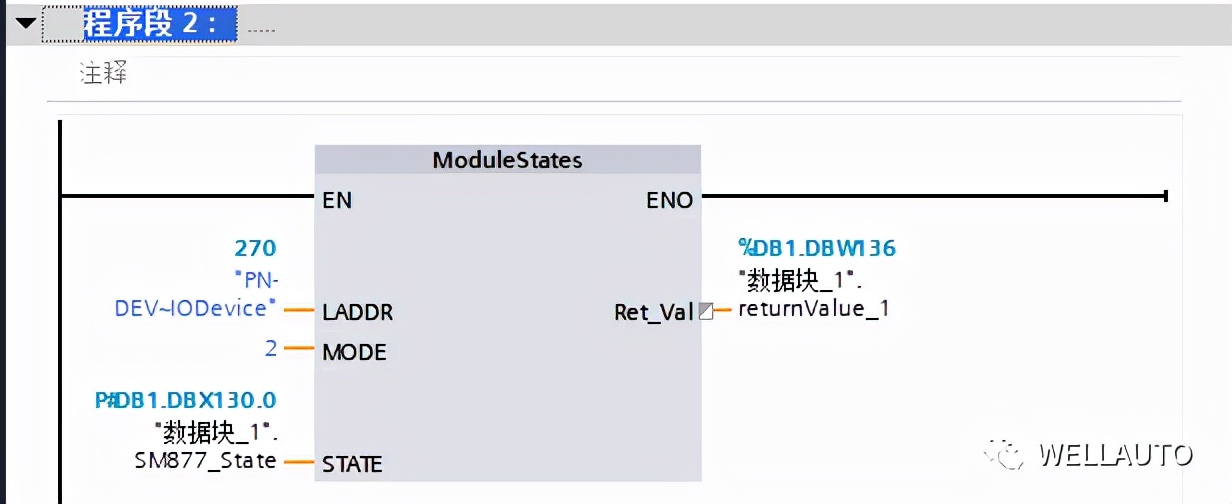

3、将MODE设置为2，STATE填写上述定义的全局数据块数组。

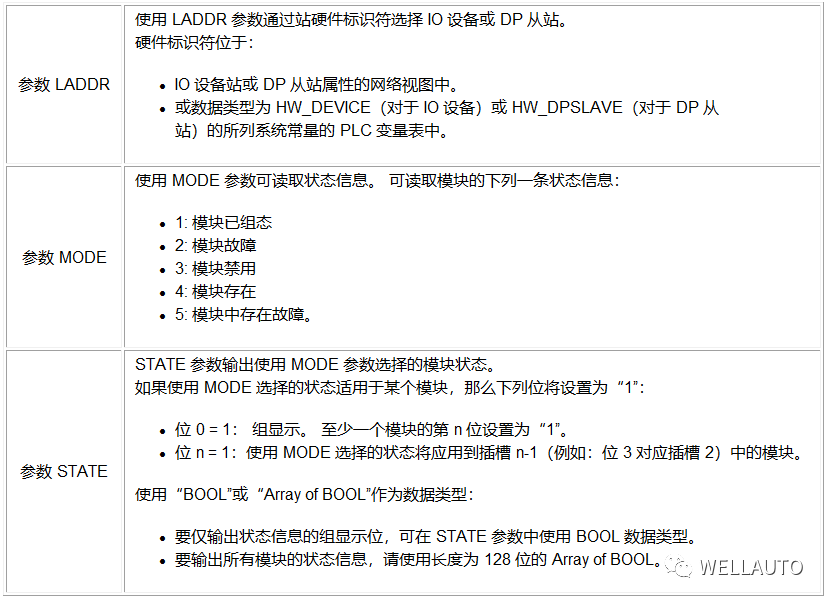

ModuleStates指令引脚说明

测试结果

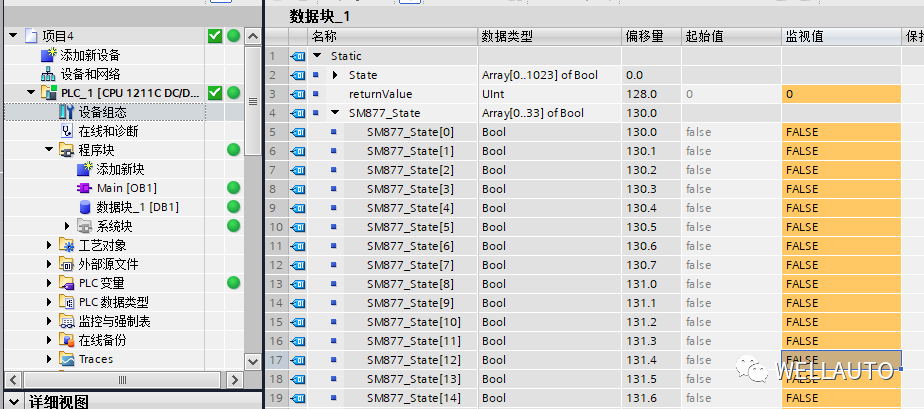

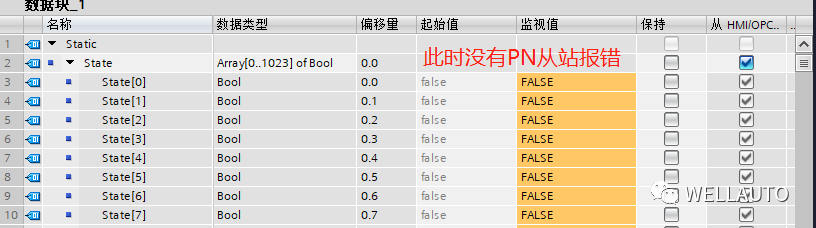

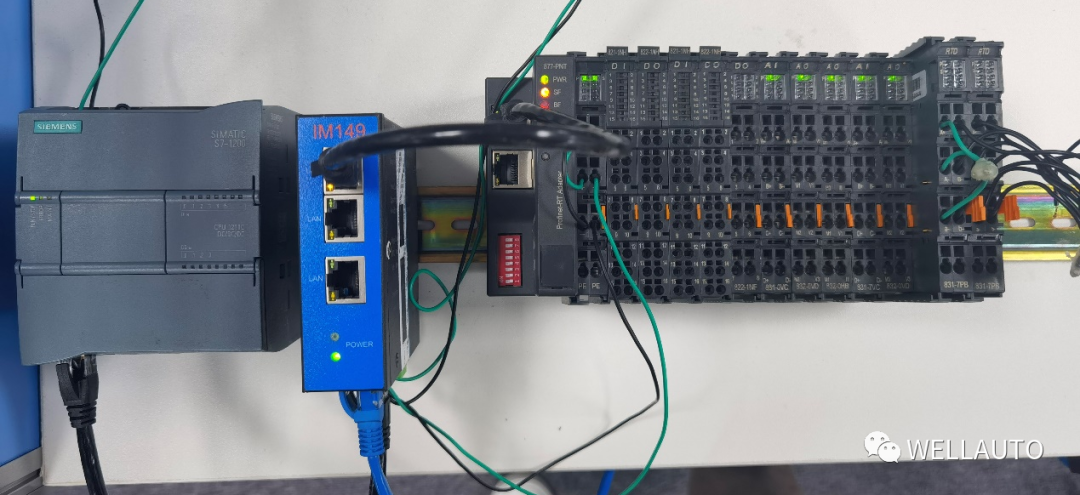

1、通讯正常时，所有故障信息均为false：

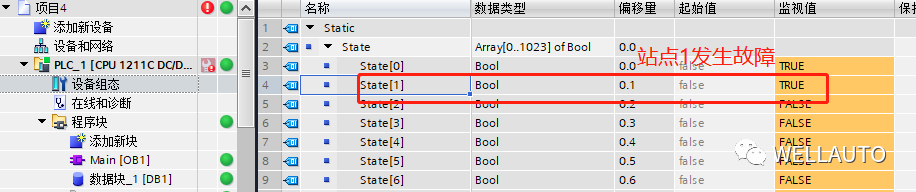

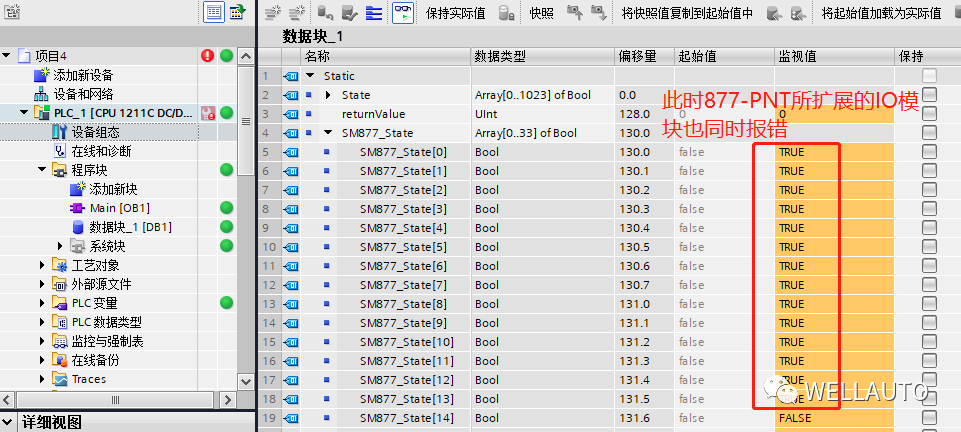

2、人为将连接877-PNT掉电或网线拔除导致丢站之后，站点1报错，且此时PN耦合器的子模块也存在报错：

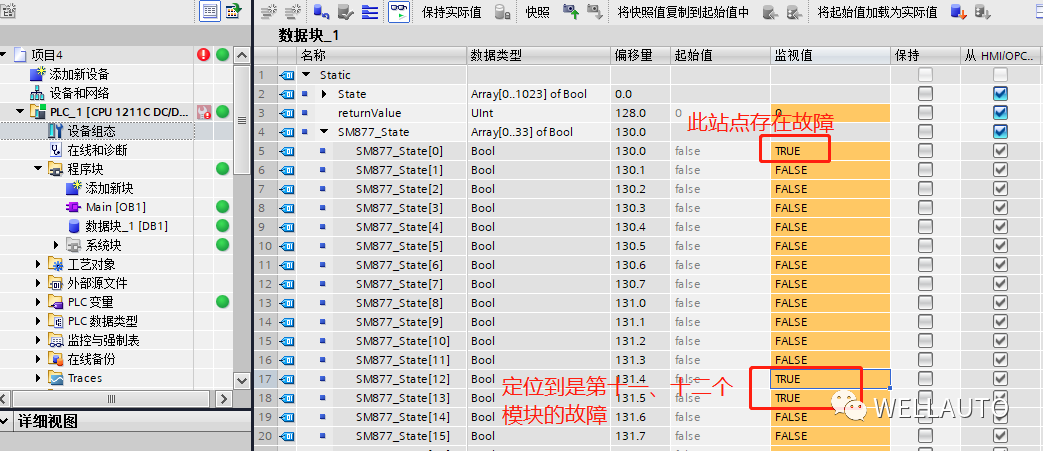

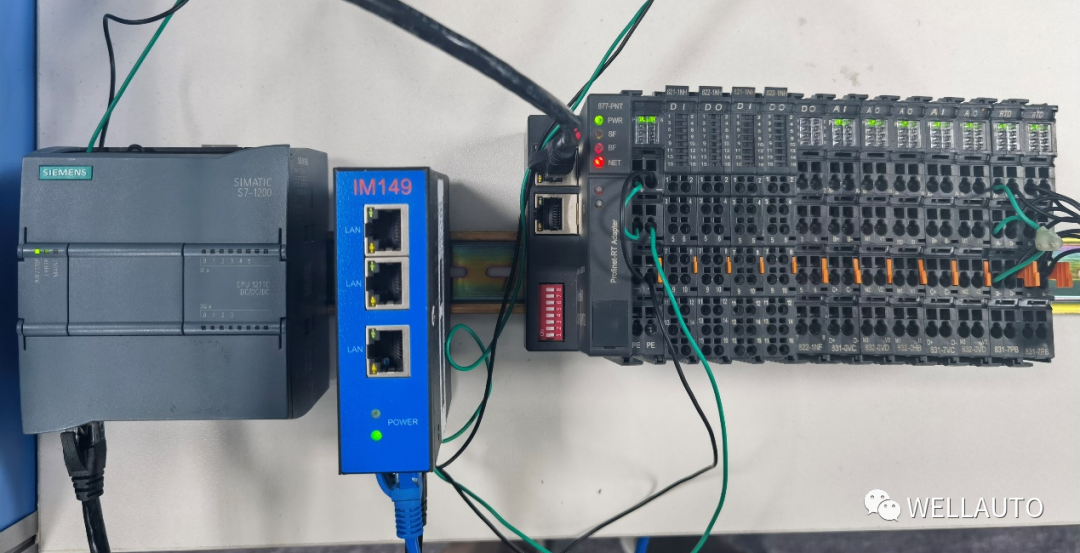

3、人为将SM877-PNT扩展的第11、12个模块移除后，对应的SM877_State[12]和SM877_State[13]变为TRUE，即存在报错：

注：SM877_State[2]为877-PNT扩展的第一个槽位扩展的IO模块，依次类推。
