EM235模拟量输入输出模块

产品说明:

● 集成4AI/1AO或2AI/1AO

● 先进滤波算法,采样更稳定

● 高性价比、可靠

● 兼容设计,应用方便


产品规格

型号

EM235 2输入/1输出

EM235 4输入/1输出

产品图片

产品概述

2通道输入、电压、电流型

1通道输出、电压、电流型

性能稳定、抗干扰性能强

4通道输入、电压、电流型

1通道输出、电压、电流型

性能稳定、抗干扰性能强

技术规格

订货号

AU7 235-0KB22

AU7 235-0KD22

输入点数

2

4

输出点数

1

1

输入类型

差分输入

差分输入

额定供电电压

24V DC

24V DC

供电极性保护

支持

支持

最大可持续电压

30V DC

30V DC

输入量程

电压(单极性)

--

0~10V,0~5V,0~1V,0~500mV,0~100mV,0~50mV

电压(双极性)

±10V

±10V,±5V,±1V, ±500mV,±250mV,±100mV,±50mV,±25mV

电流

0~20mA

0~20mA

输入数据字

单极性

0~32000,满量程

0~32000,满量程

双极性

-32000~32000,满量程

-32000~32000,满量程

输入分辨率

电压(单极性)

12位

12位

电压(双极性)

11位+符号位

11位+符号位

电流

11位

11位

模数转换时间

小于300us

小于300us

模拟输入阶跃响应

1.5ms到95%

1.5ms到95%

共模抑制

40dB,DC -60HZ

40dB,DC -60HZ

共模电压

信号电压+共模电压

(±12V内)

信号电压+共模电压

(±12V内)

输入阻抗

≥10MΩ

≥10MΩ

输出特性

电压(双极性)

±10V

±10V

电流

0~20mA

0~20mA

模拟输出阶跃响应

0.2ms到95%

0.2ms到95%

隔离

●通道与总线之间

显示指示

电源供电绿色LED显示

电源供电绿色LED显示

工作温度

0~60℃

0~60℃

尺寸

(长×宽×高)

46×80×62

71×80×62



接线图

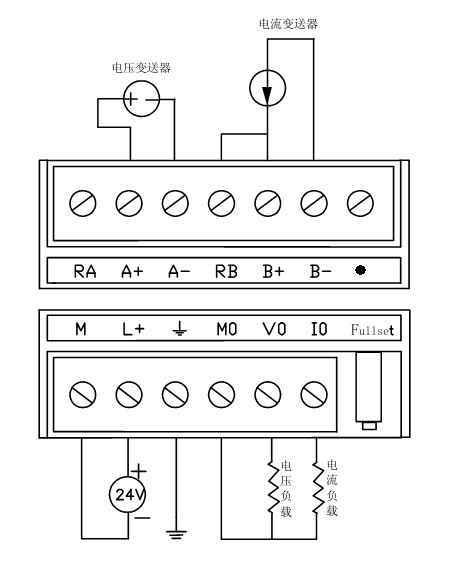

EM235-0KB22接线图

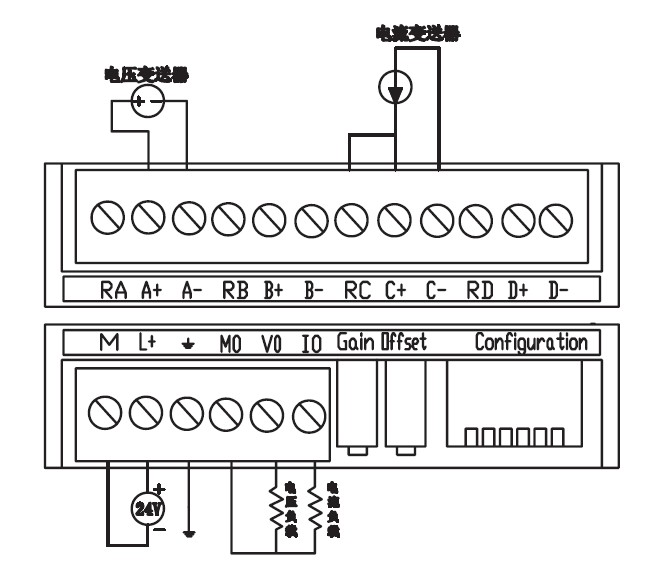

EM235-0KD22接线图



配置设置



●EM235-0KB模拟量输入范围无拨码开关选择,固定支持±10V或±20MA;





●EM235-0KD的校准与量程开关位置图:



●EM235-0KD模拟量输入范围和分辨率的开关表:

单极性

满量程输入

分辨率

SW1

SW2

SW3

SW4

SW5

SW6

ON

OFF

OFF

ON

OFF

ON

0- 50 mV

12.5 μV

OFF

ON

OFF

ON

OFF

ON

0 - 100 mV

25 μV

ON

OFF

OFF

OFF

ON

ON

0 - 500 mV

125 μV

OFF

ON

OFF

OFF

ON

ON

0 -1 V

250 μV

ON

OFF

OFF

OFF

OFF

ON

0 - 5 V

1.25 μV

ON

OFF

OFF

OFF

OFF

ON

0 -20 mA

5 μA

OFF

ON

OFF

OFF

OFF

ON

0 -10 V

2.5 mV

双极性

满量程输入

分辨率

SW1

SW2

SW3

SW4

SW5

SW6

ON

OFF

OFF

ON

OFF

OFF

±25 mV

12.5 μV

OFF

ON

OFF

ON

OFF

OFF

±50 mV

25 μV

OFF

OFF

ON

ON

OFF

OFF

±100 mV

50 μV

ON

OFF

OFF

OFF

ON

OFF

±250 mV

125 μV

OFF

ON

OFF

OFF

ON

OFF

±500 mV

250 μV

OFF

OFF

ON

OFF

ON

OFF

±1 V

500 μV

ON

OFF

OFF

OFF

OFF

OFF

±2.5 V

1.25 mV

OFF

ON

OFF

OFF

OFF

OFF

±5 V

2.5 mV

OFF

OFF

ON

OFF

OFF

OFF

±10 V

5 mV













































注:所有模拟量输入模块变更设置后需断电重启才能生效。



订货数据

规格

订货号

EM235模拟量输入/输出模块、2通道输入、1通道模拟量输出、电压型或电流型、总线隔离

AU7 235-0KB22

EM235模拟量输入/输出模块、4通道输入、1通道模拟量输出、电压型或电流型、总线隔离

AU7 235-0KD22
