包装设备主要由称重、气动、控制、电动和机械这五大部分组成。称重部分主要是称重传感器、称料斗、双螺旋给料机等；气动部分为气源、气缸和气源管；控制部分为PLC、直插式总线汇流板、万向开关、控制按钮；电动部分为电磁阀；机械部分为、下料斗、料斗门。

工艺流程

产品准备与输送

       物料通过人工或自动化输送系统（如传送带、振动盘）进入包装线。经过理料机进行定向排列，确保后续包装工序的准确性。

产品装入

       计数装置（如光电传感器）控制数量，再通过直插式汇流板控制电磁阀来将夹具将物料装入包装盒里。

包装封合

       纸箱封口用胶水进行胶封

辅助处理

       贴标机粘贴产品信息标签或者条形码

检测

       检查封口完整性、标签位置、印刷质量和净重。

装箱和码垛

       控制器通过直插式总线汇流板控制电磁阀，使夹具将产品夹紧，按设定进行模式堆叠。

解决方案

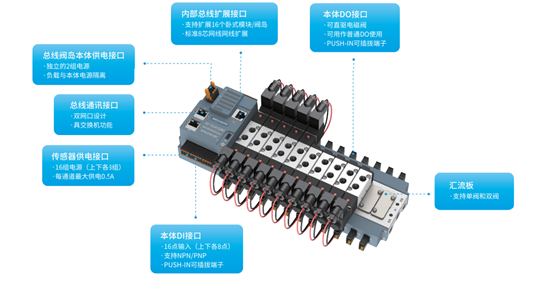

本包装设备选择的是PLC+直插式总线汇流板，可以通过直插的方式控制电磁阀的动作，本体还自带16组电源和16点DI输入，可以给气缸两端的限位开关进行供电和读取限位开关的信号。

应用效果

降低成本，设备美观。

       直插式总线汇流板无需外接输出模块配合使用，直接将电磁阀插到直插式总线汇流板上，降低电工接线的人工成本。限位开关还可以就近接线，无需接到输入模块上，接线美观，安装更便捷。

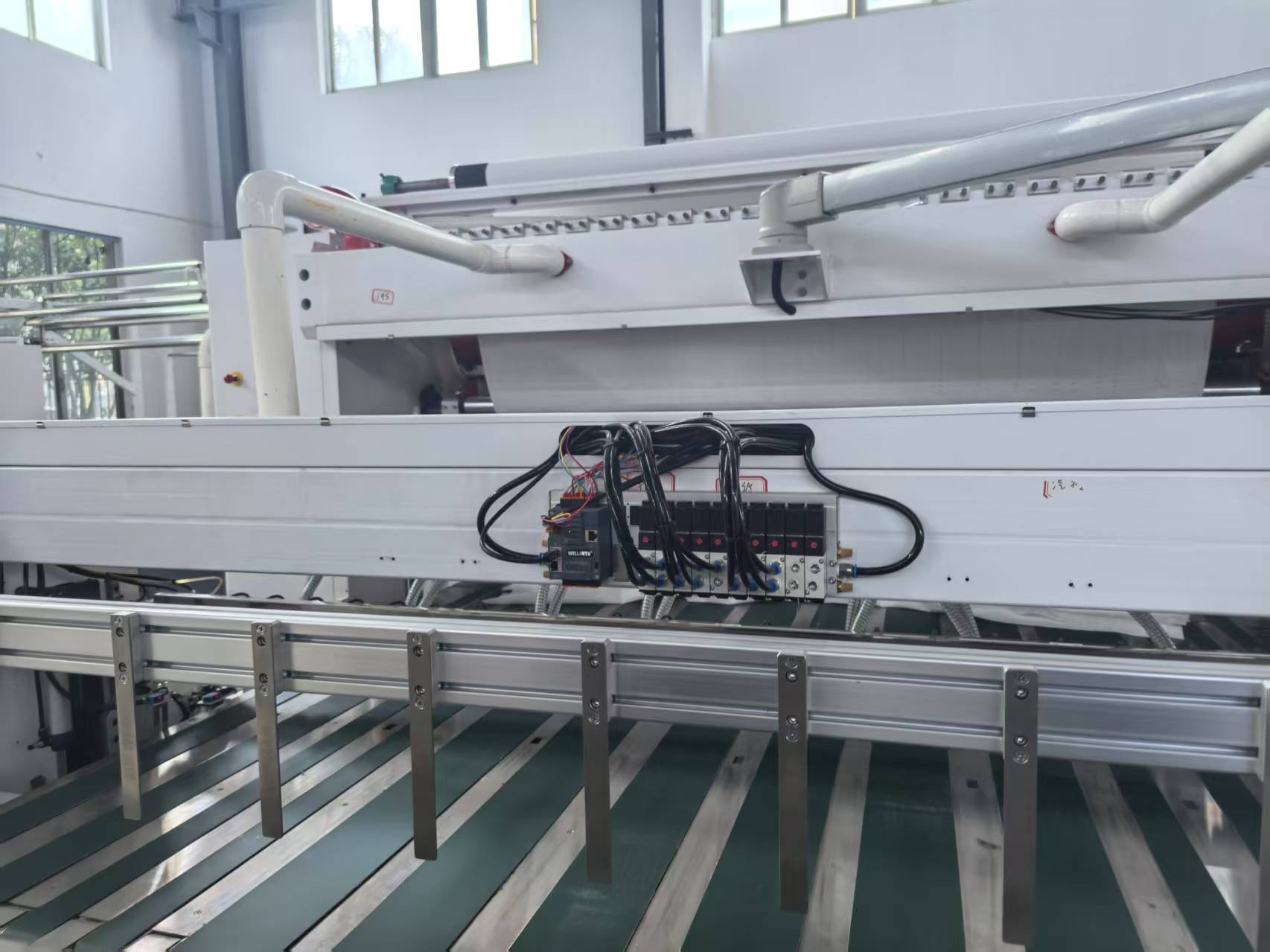

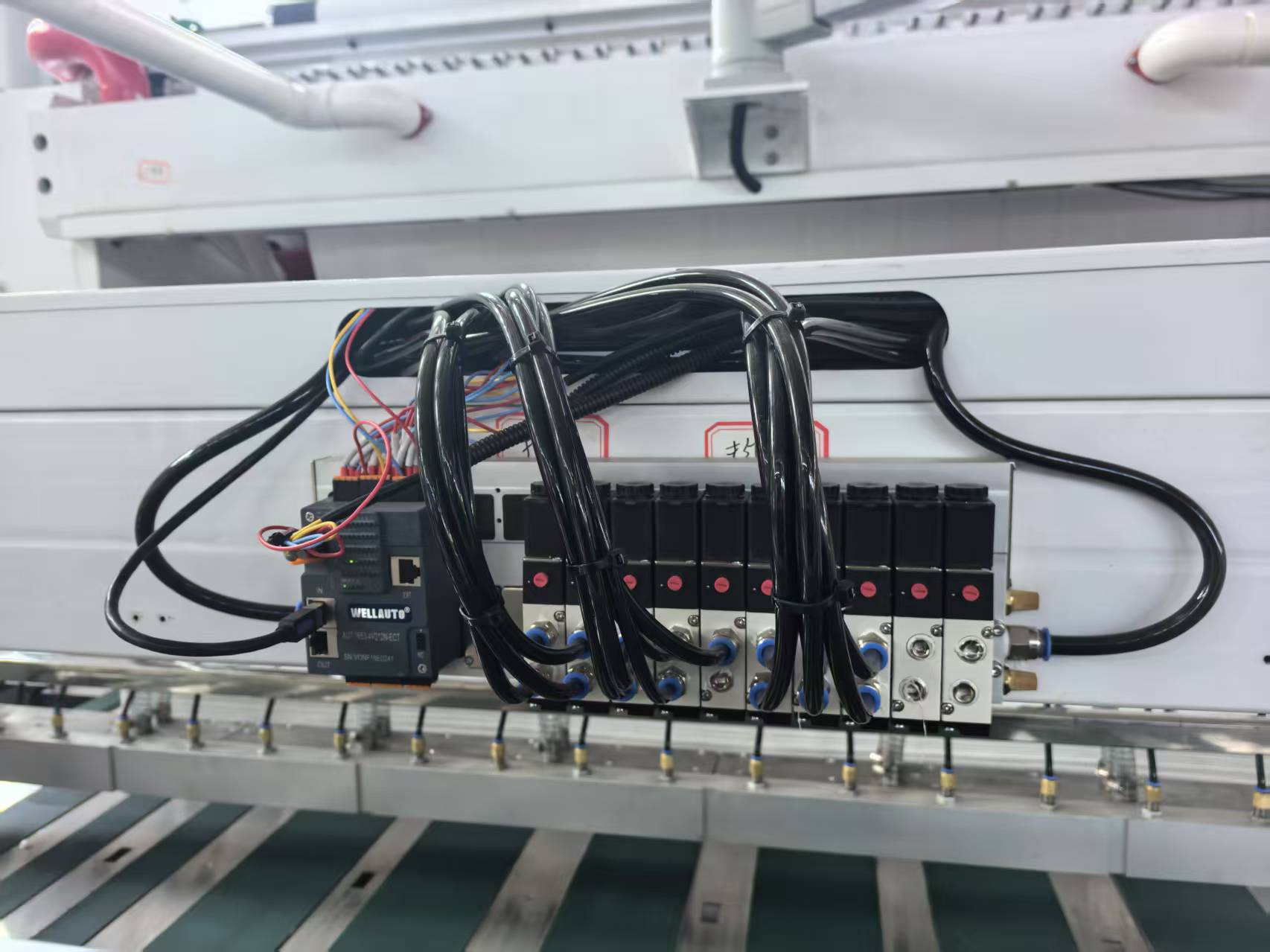

现场图片
