FAQ-以太网型PLC的Port1被用作自由口通讯后,如何再次使用网口
发布时间:2021-08-26 15:03:50 来源:注:本文档仅适用于华茂欧特网口和PORT1口不能同时使用的以太网型PLC,可在附录中查询具体型号。
在使用AU7-200以太网CPU时,若将PORT1口用作了自由口通讯,此时再使用网口该如何操作?

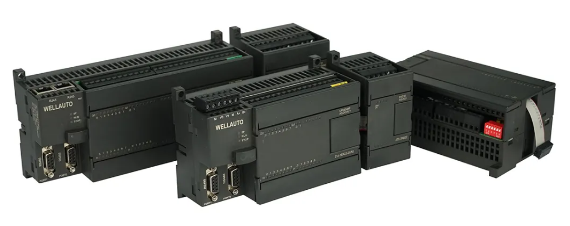

产品图片
首先需要确认程序是通过哪一个情况下载到CPU,分有四种情况:
第一:PORT1口用作自由口的程序,通过串口下载到PLC,且修改了PORT1的波特率;
第二:PORT1口用作自由口的程序,通过串口下载到PLC,但没有修改PORT1的波特率;
第三:PORT1口用作自由口的程序,通过网口下载到PLC,且修改了PORT1的波特率;
第四:PORT1口用作自由口的程序,通过网口下载到PLC,但没有修改PORT1的波特率;
若是通过第二、第三、第四种方式中的任意一种将程序下载到CPU,则可使用以下方法通过网口重新下载程序:

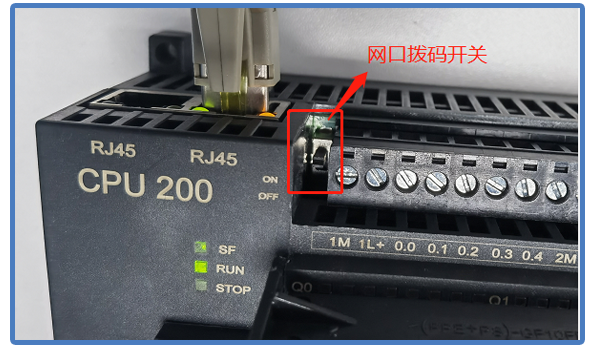

1、将CPU的网口拨码拨到ON:
2、将CPU断电,并将CPU的拨码拨到STOP:
3、然后将CPU上电,此时即可重新使用网口给CPU下载程序;
若是通过串口下载到PLC,且修改了PORT1的波特率,此时通过以下方法可恢复CPU的网口正常使用。
1、使用下载线通过串口将程序清空,然后直接使用网口搜索PLC,第一次搜索时,CPU会自动将PORT1的波特率更改为相应的值,但不会出现搜索成功的提示,第二次搜索PLC,网口即可正常使用。

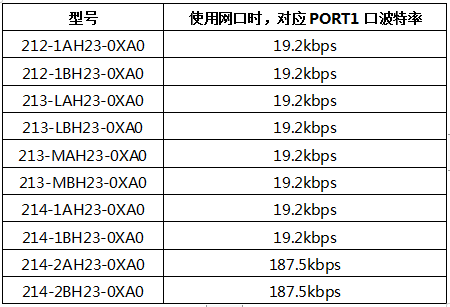

附录 CPU使用网口时,PORT1口对应的波特率
