S7-1200与692H-TCP通讯使用说明
发布时间:2022-05-21 09:18:43 来源:硬件:
1.S7-1200 1212C,(IP:192.168.1.100)
2. SM692H-1TH-TCP,(IP:192.168.1.31)
软件: 1.TIA Portal V16(博途)
通讯内容: 1.S7-1200 通过 S7-TCP/IP 连接调用 PUT/GET 指令对 SM692H-1TH-TCP 直接 进行读写
S7-1200 参数配置

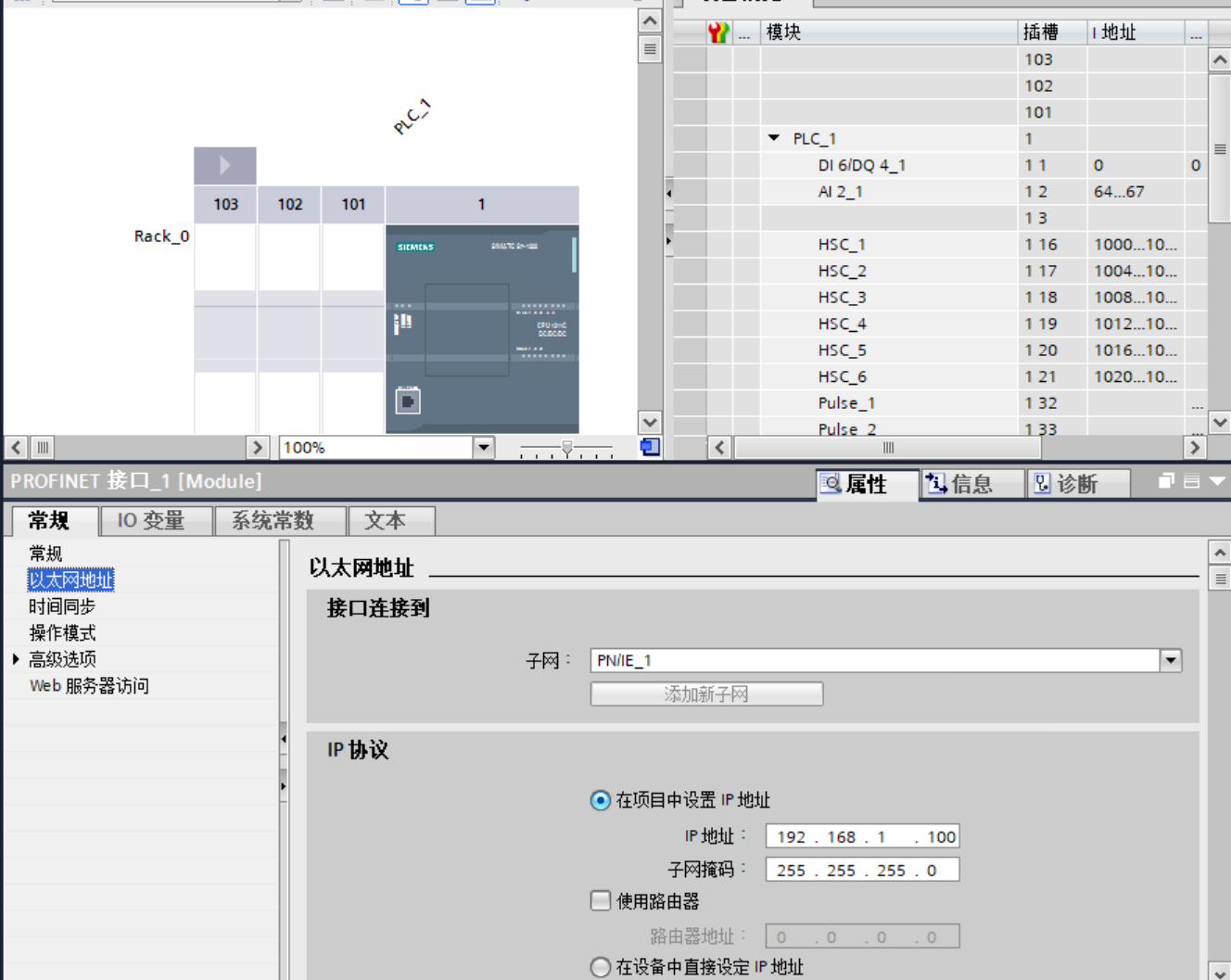

1.1 使用 TIA Portal V16 新建一个项目,完成硬件组态和配置,如图:

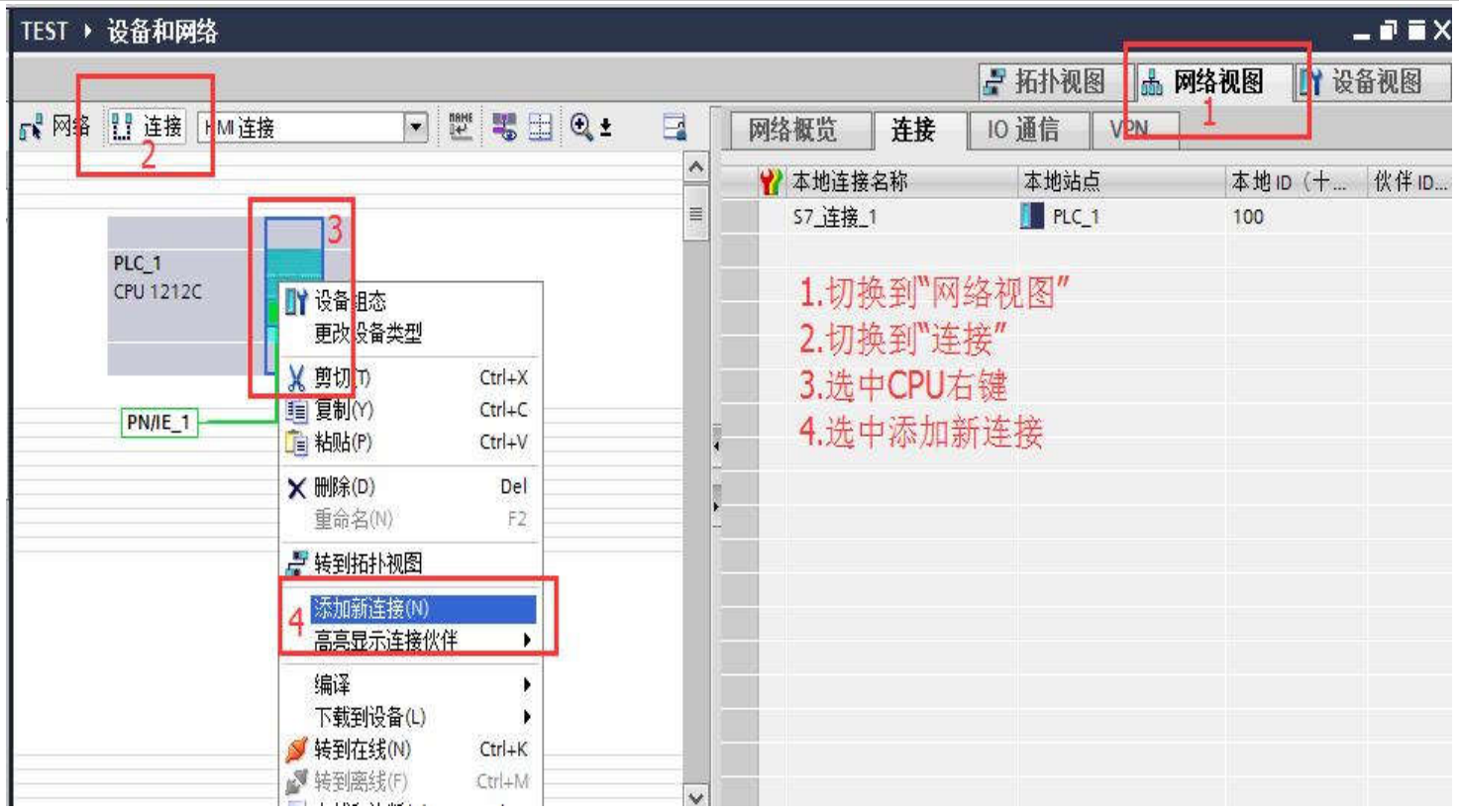

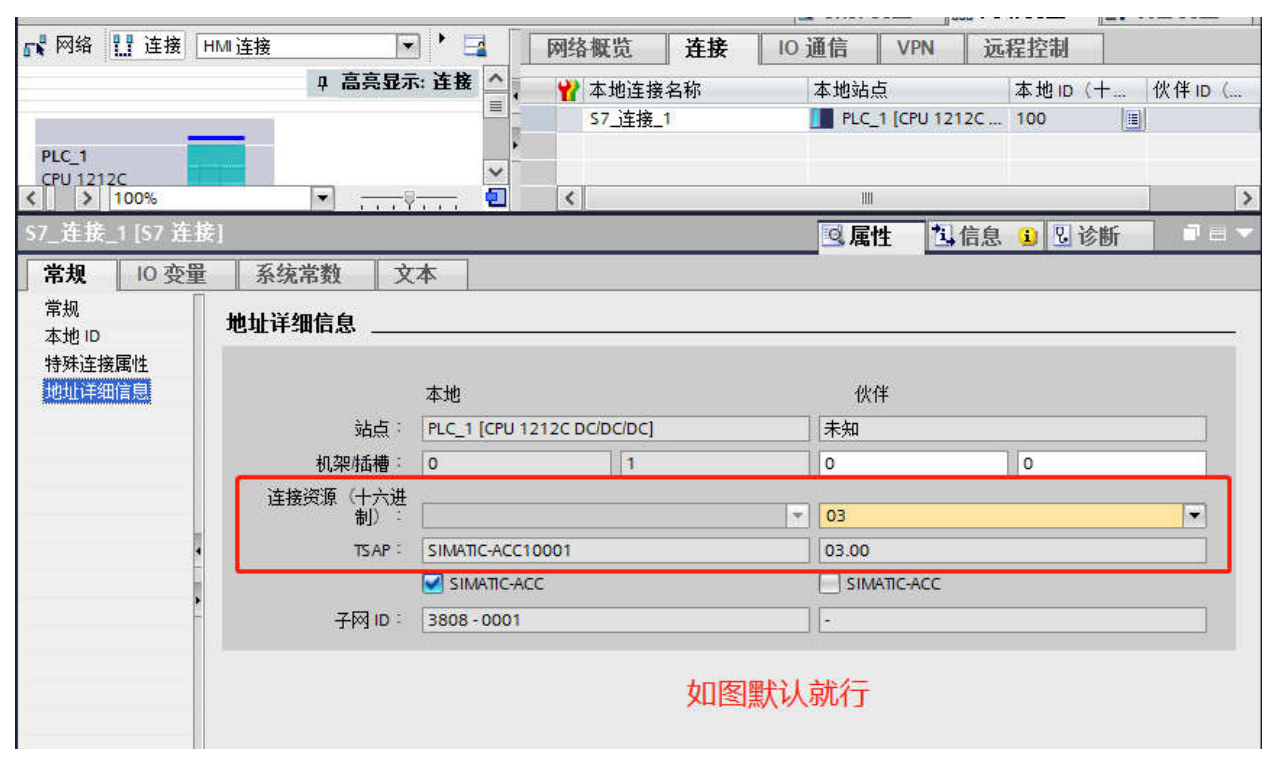

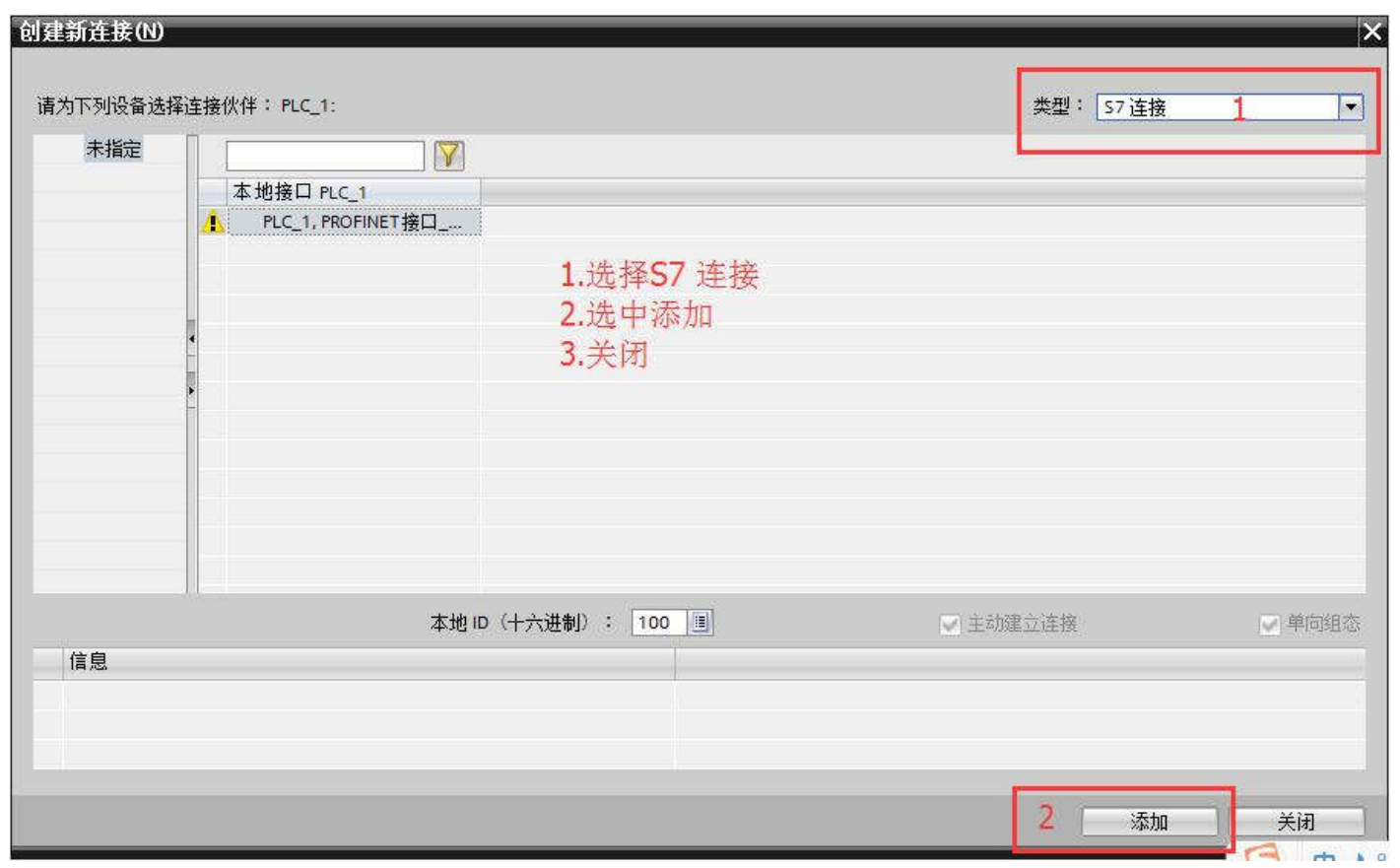

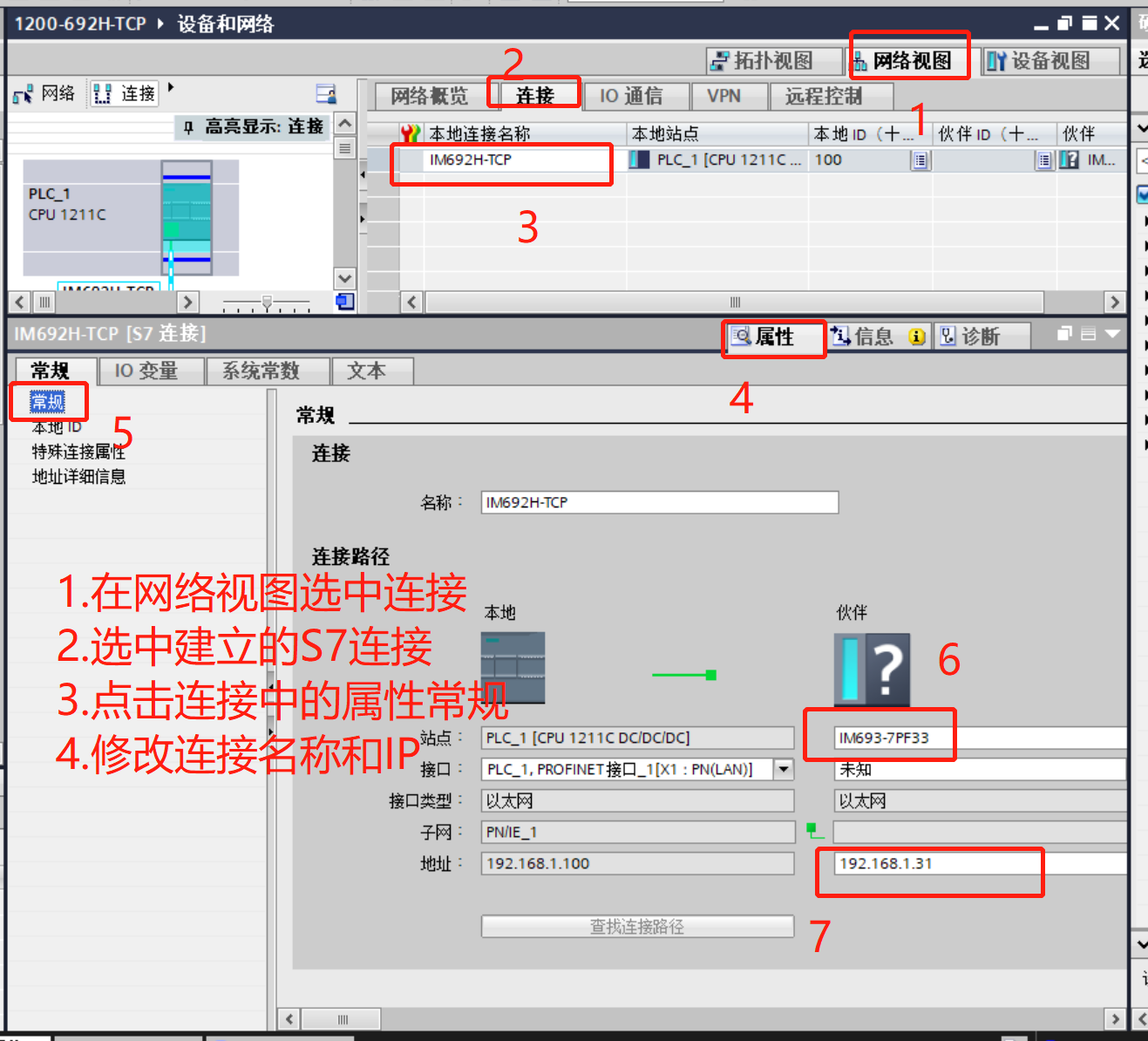

1. 2 建立 S7 连接并配置好参数,如图:
S7-1200 软件编程及设置

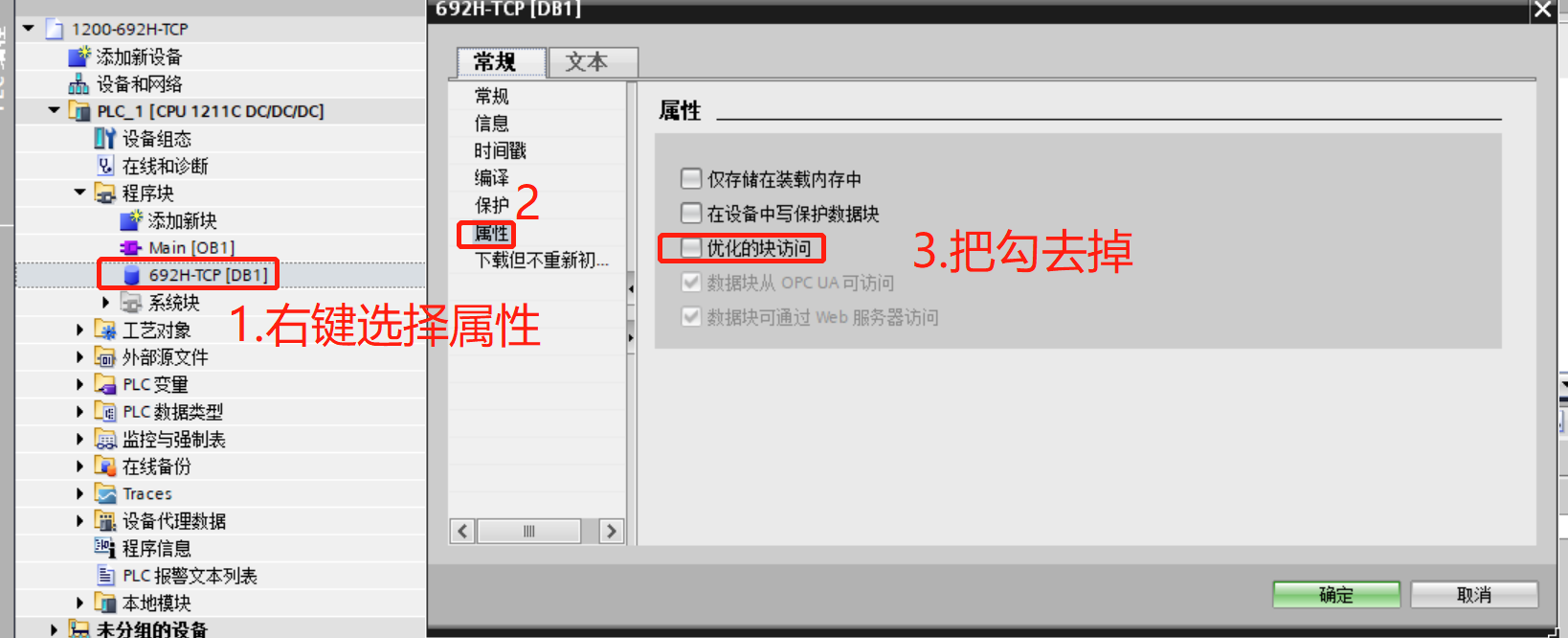

1. 建立 OB1 块,并调用 PUT/GET 通讯指令,参数配置如下步骤:

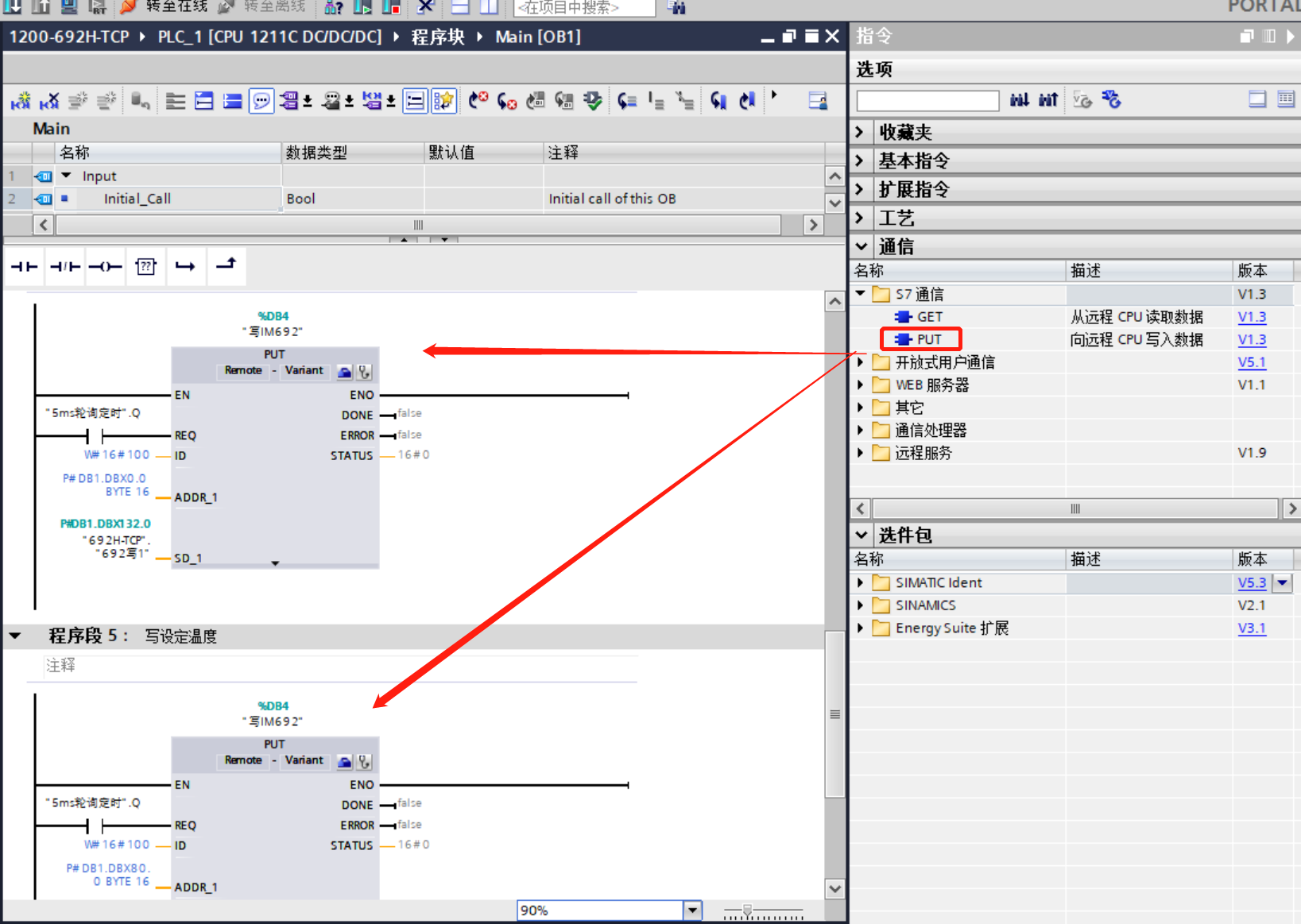

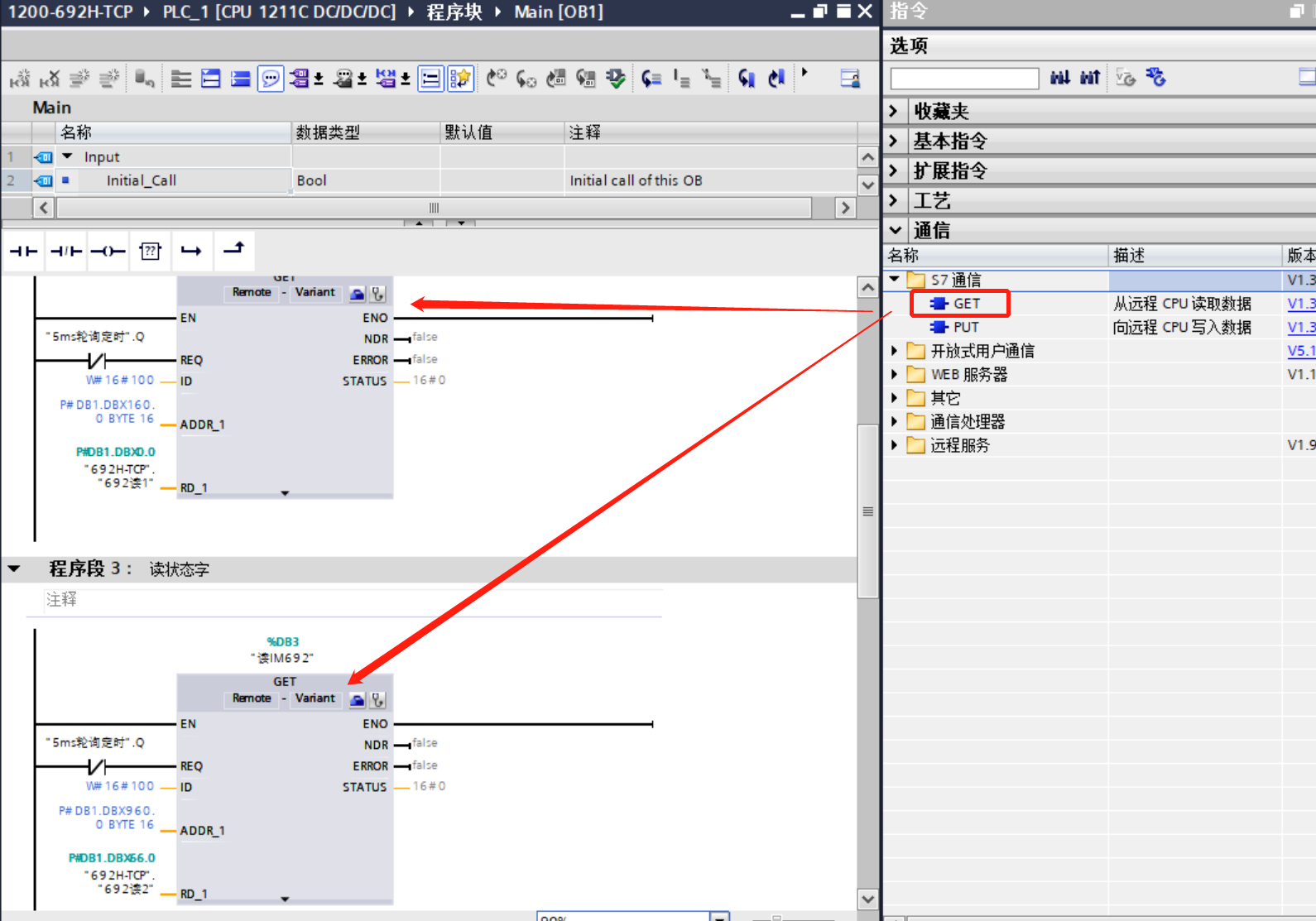

1.1 添加指令

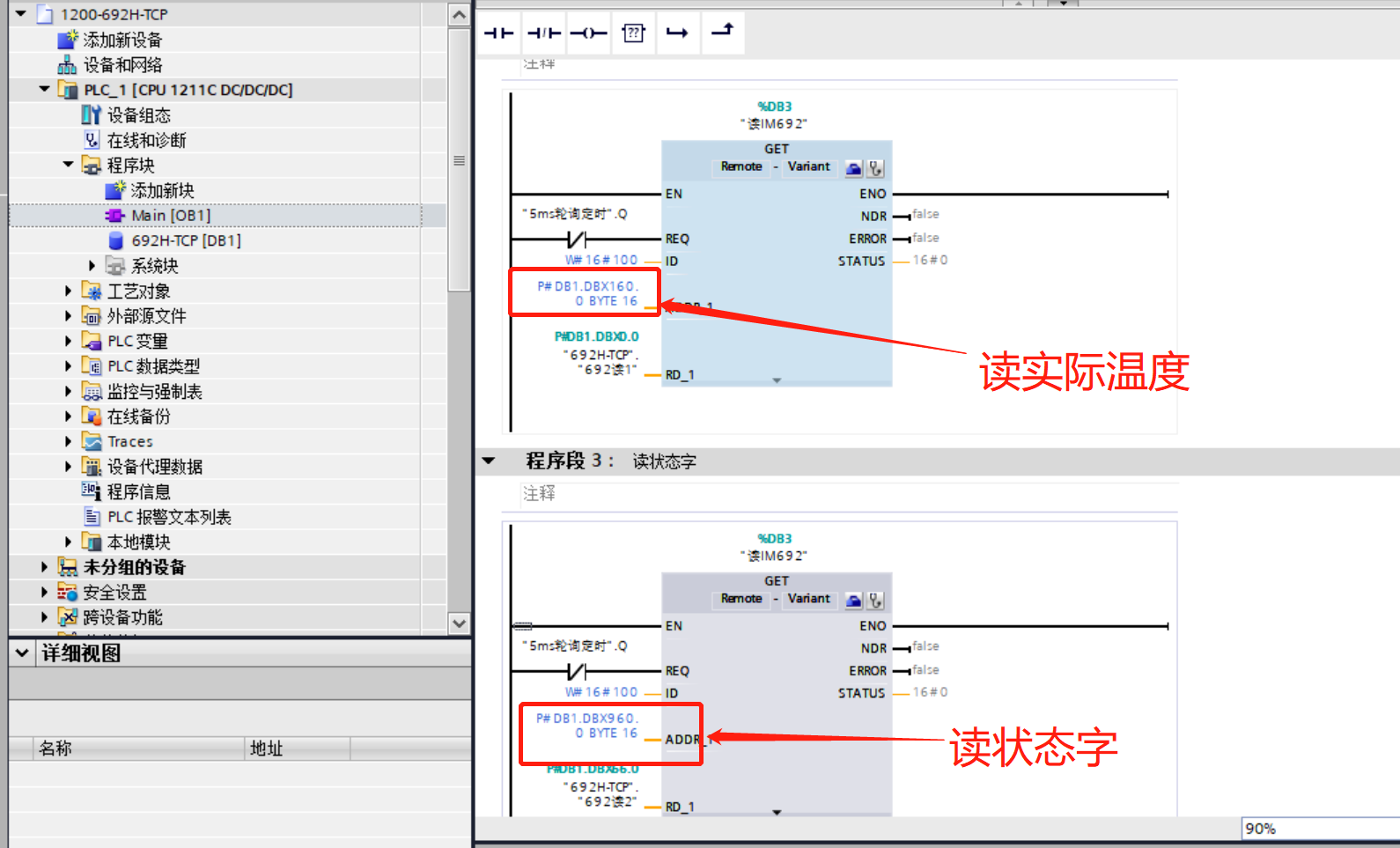

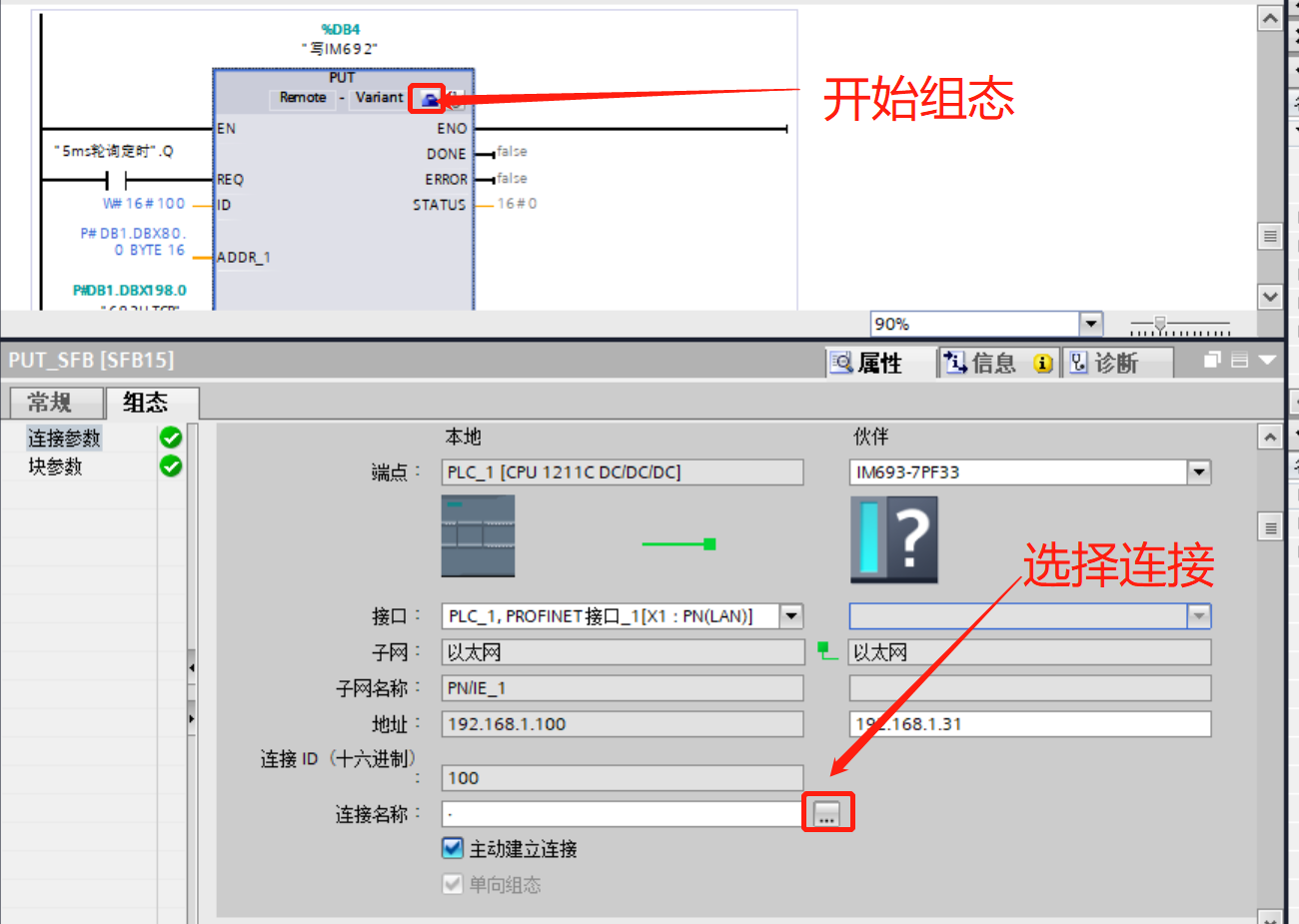

1.2编写指令
① PUT/GET 的 REQ 要选用刚才设置的时间存储器字节。
② REQ 位置需要产生上升沿才能触发读写一次。
③ ADDR 位置 DB1 是固定区域,不能更改,DBX0.0 对应模块 IO 数据 首地址,BYTE 是固定格式,后面的 64 代表连续读 64 个字节
其他地址同上添加
结果

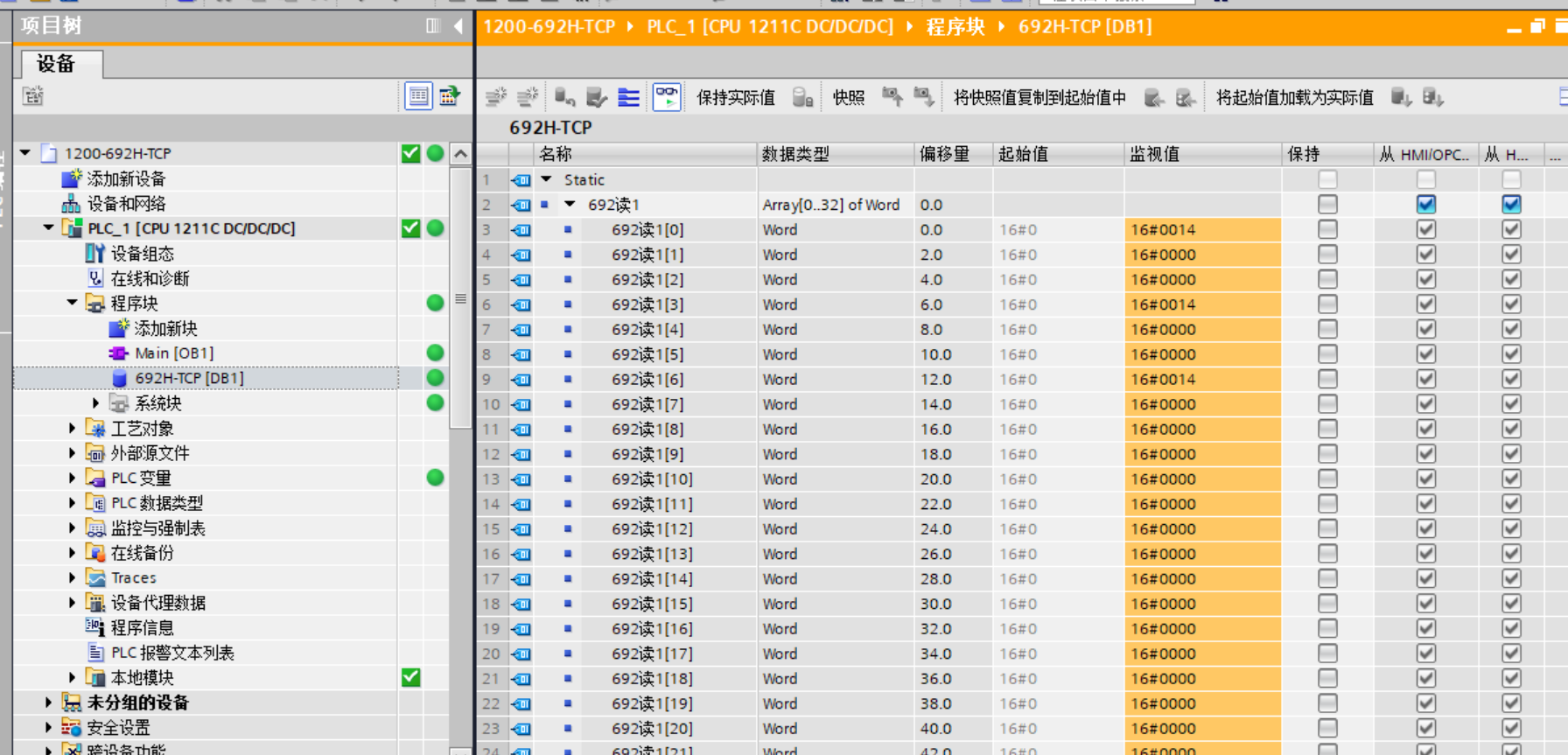

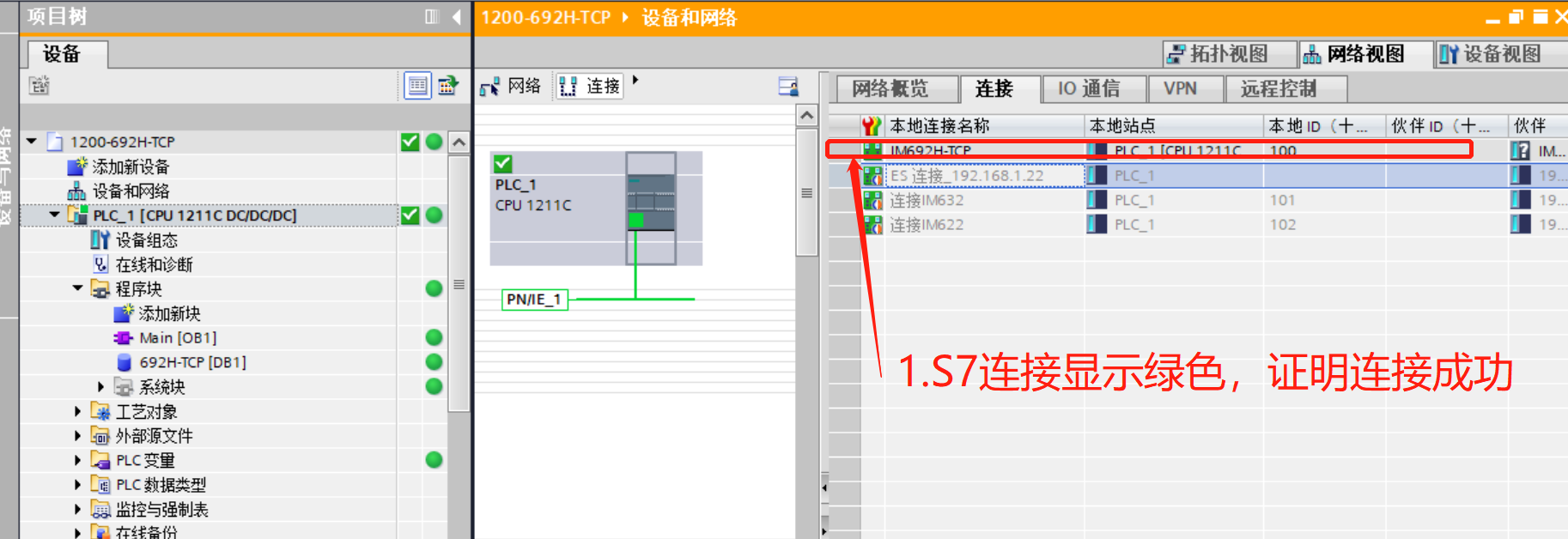

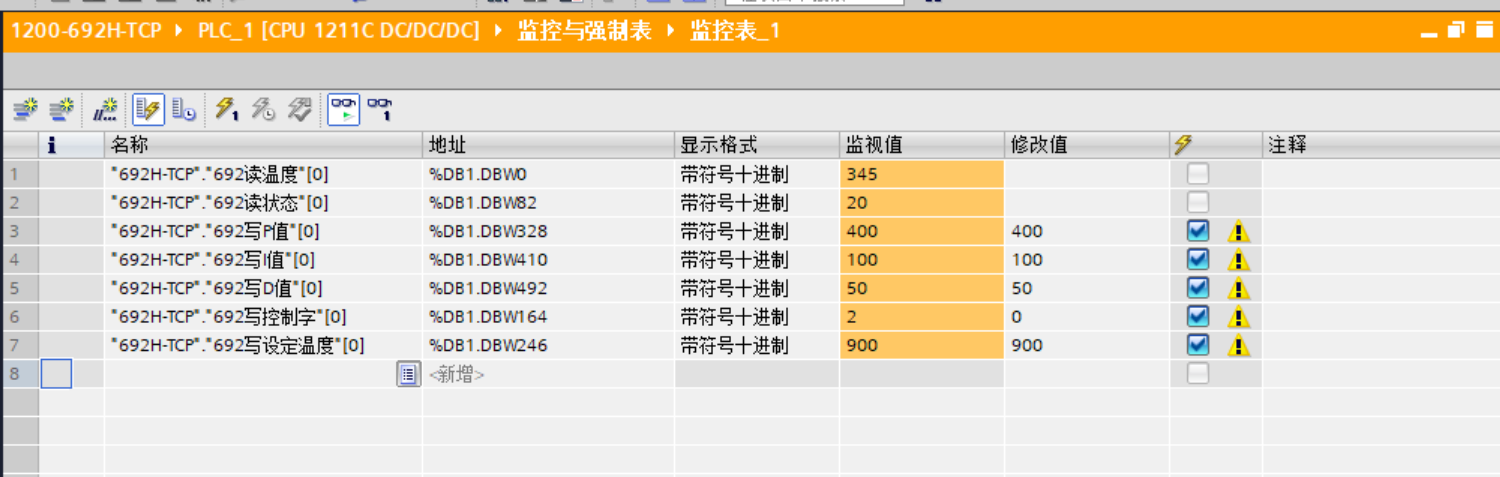

① 在线监控,查看通讯数据,如图:(并且模块 NET 指示灯常亮)

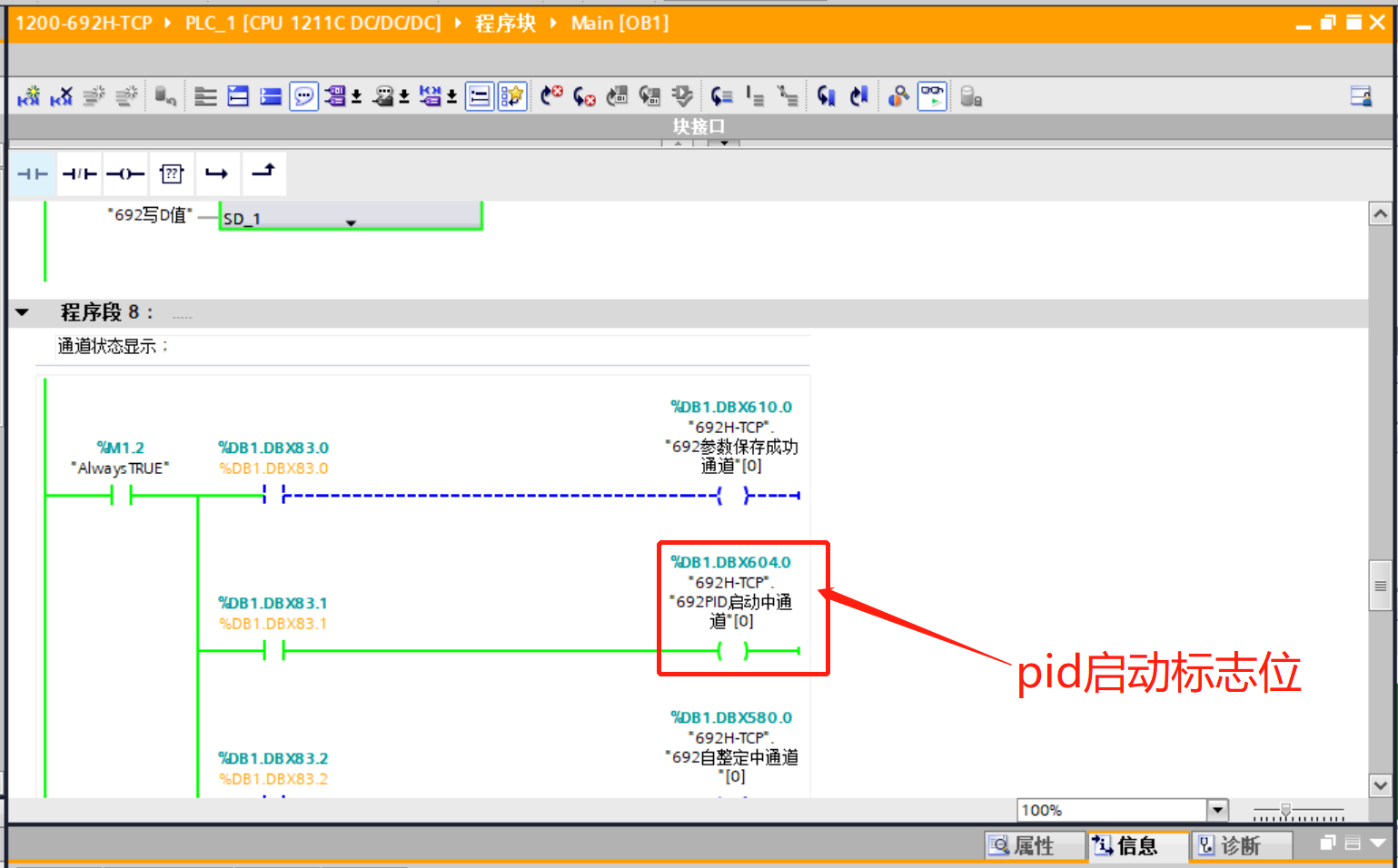

1.3 启动PID运行

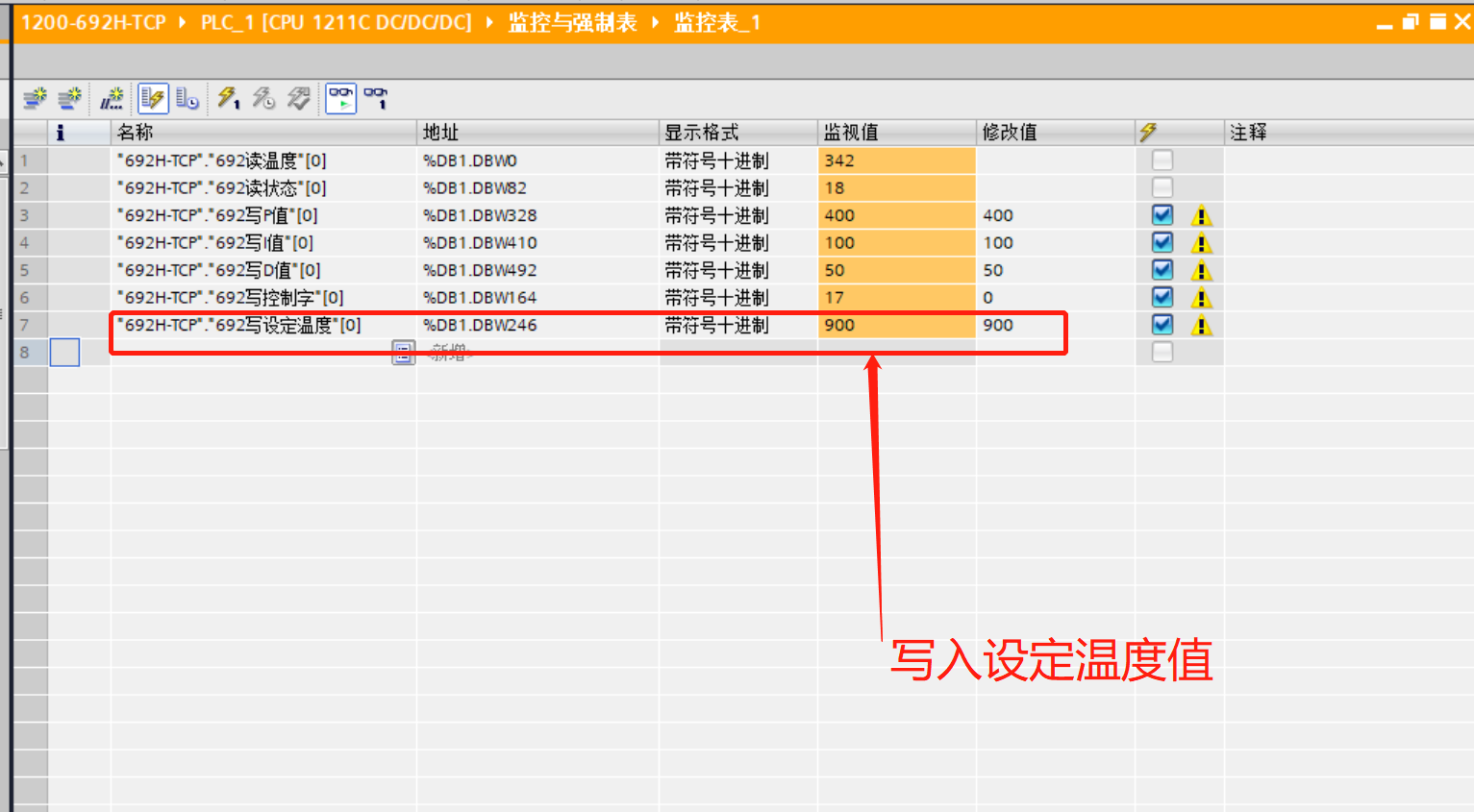

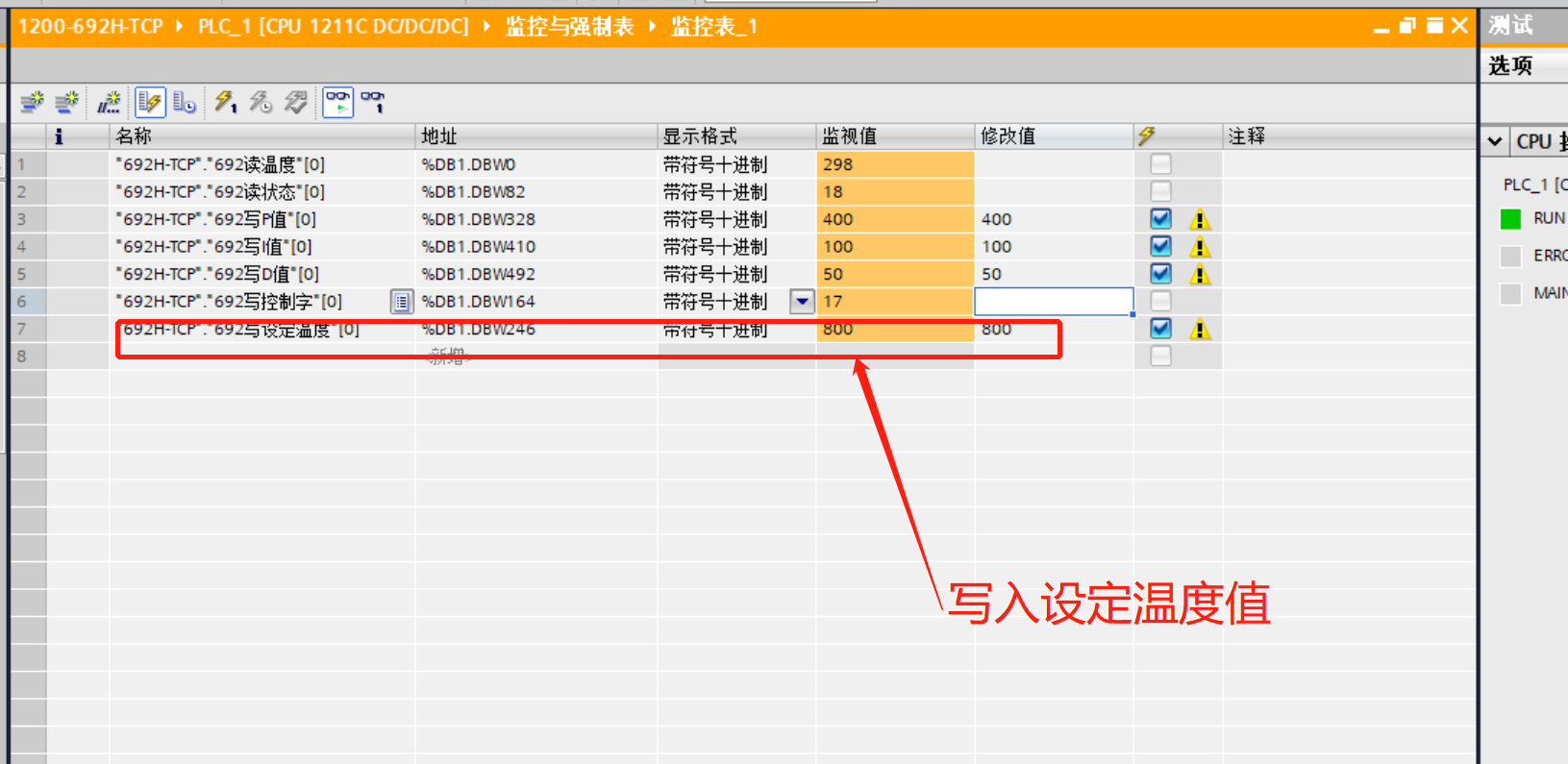

① 写入通道设定温度

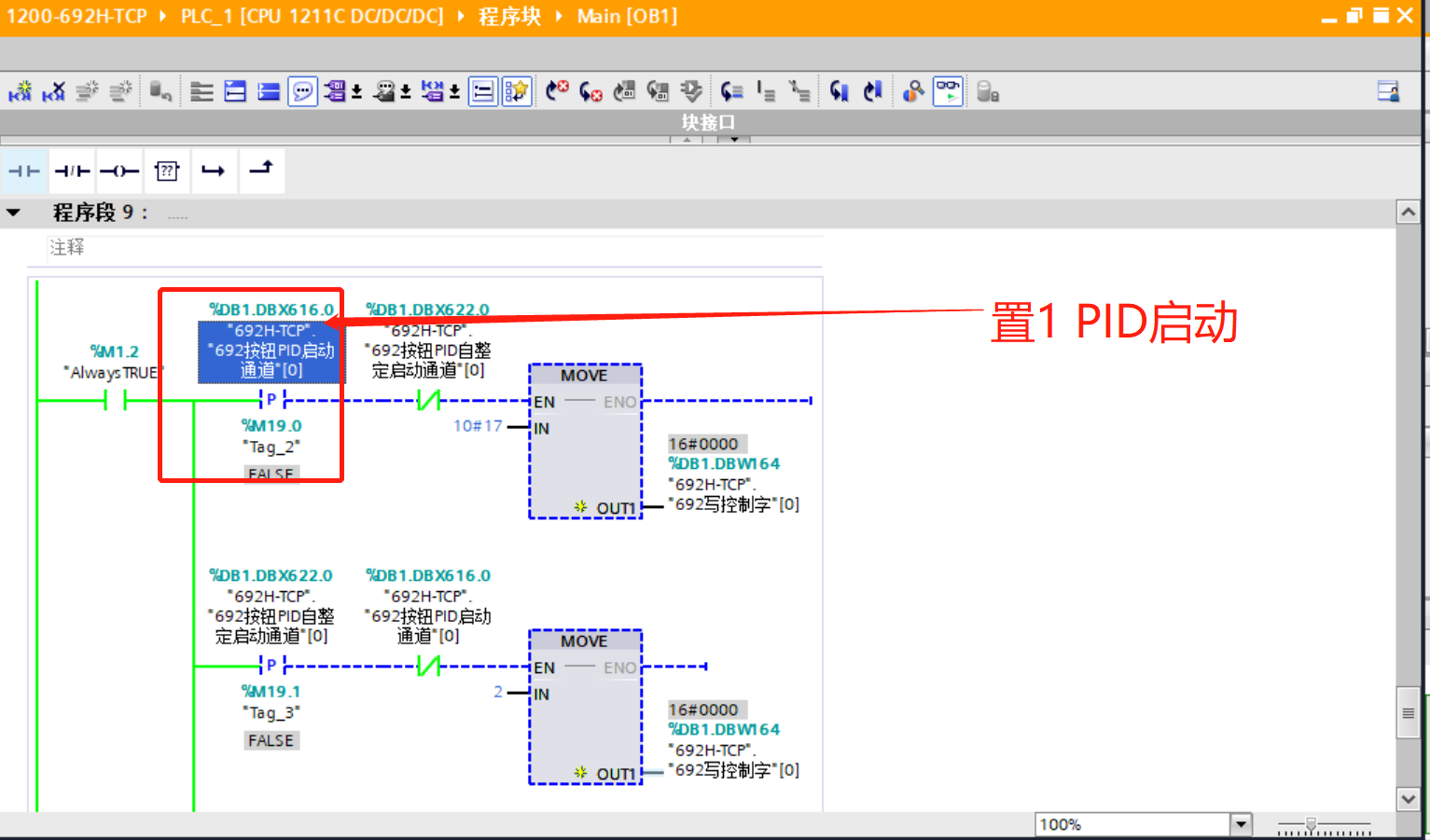

②通道PID启动-按钮置1;

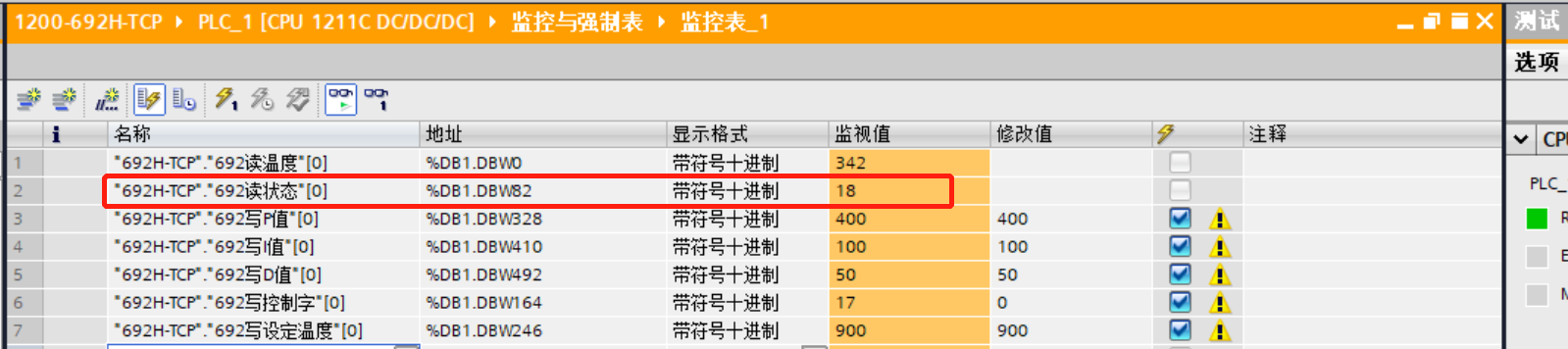

③监控状态字

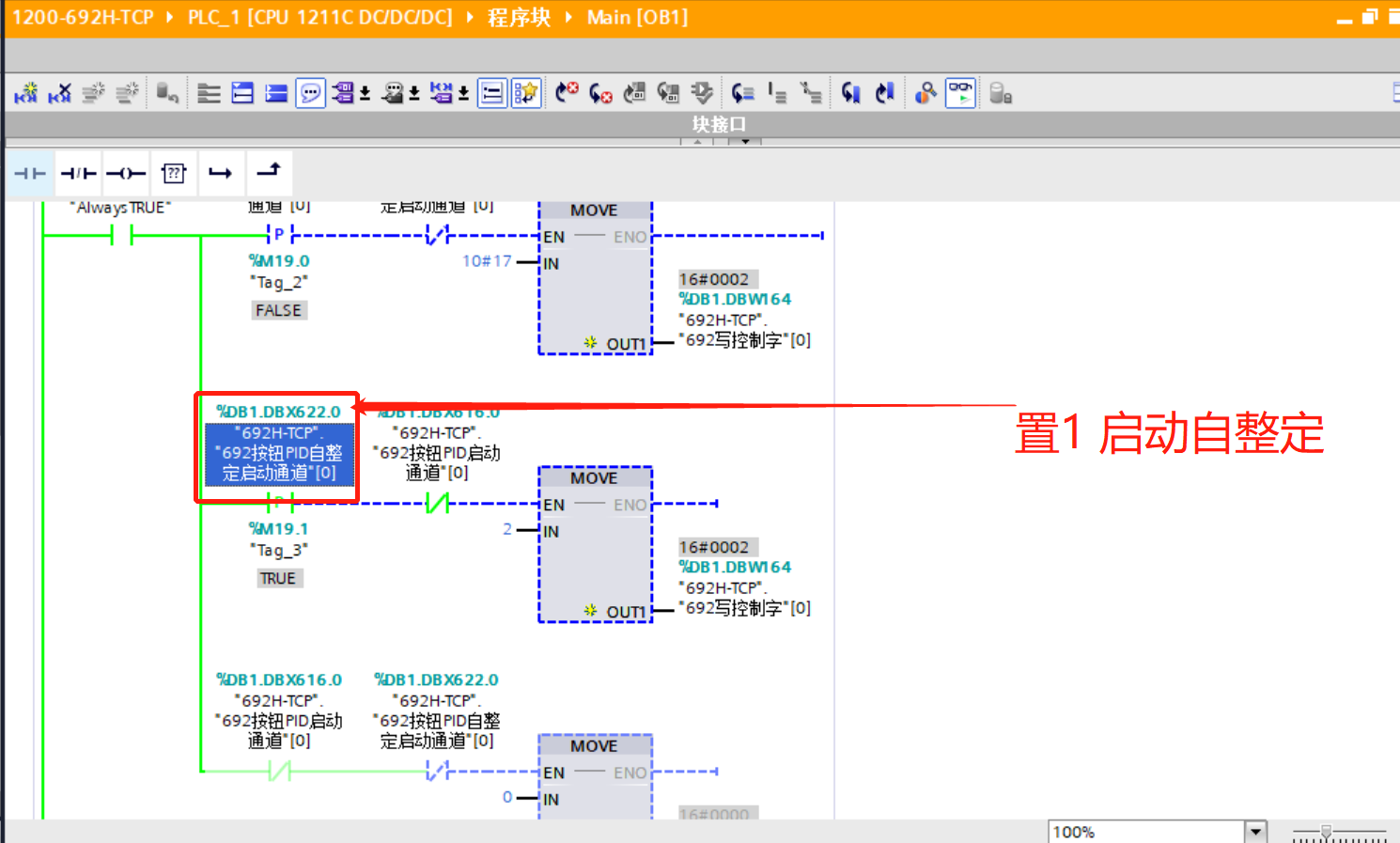

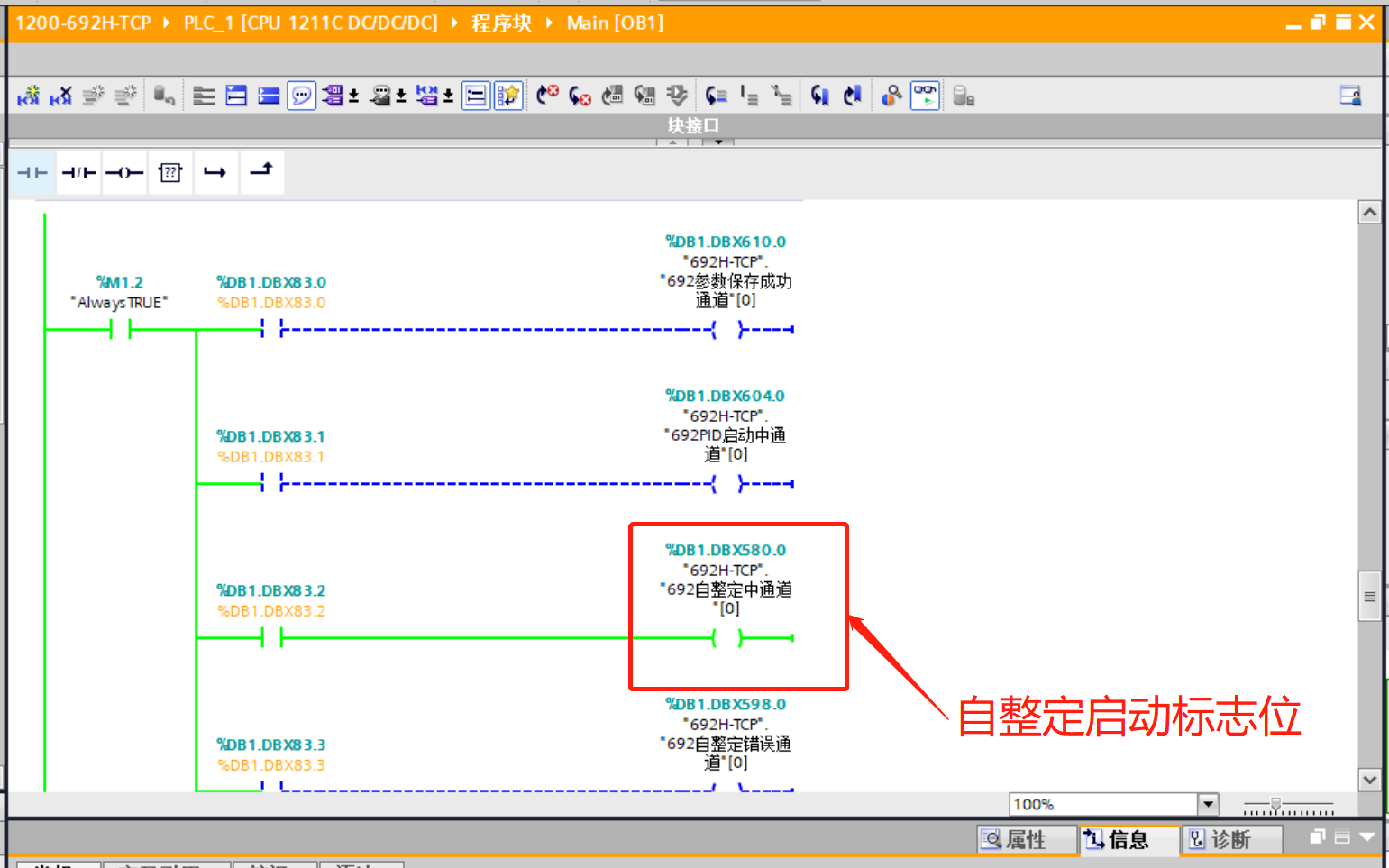

1.4 自整定启动
① 写入通道设定温度
②通道控制写2
③监控状态字
Plc地址状态字通道0 | 状态字bit位对应 | 通道状态标志位 |
%DB1.DBW82 | Bit0 | 参数保存成功 |
Bit1 | PID 开启状态 | |
Bit2 | 正在自整定 | |
Bit3 | 自整定错误 | |
Bit4 | 正在加热 | |
Bit5 | 正在制冷 | |
Bit6 | 自整定完成 |
